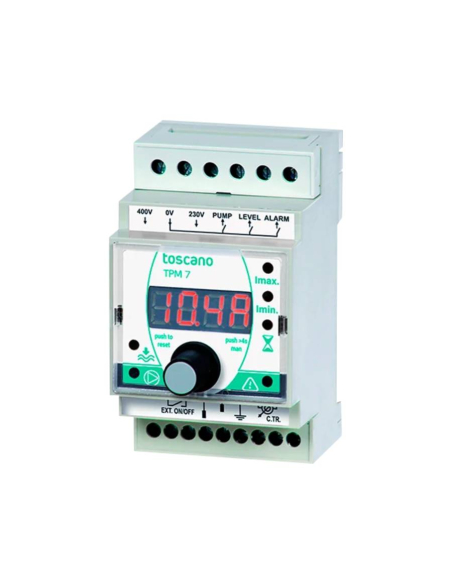

Relè di controllo e protezione TPM7-PUMP per motori e pompe - Controllo Wifi - Controllo Wifi Toscano

Apparecchiature digitali di controllo e protezione per motori e pompe monofase e trifase. Protezioni contro il sovraccarico, il sottocarico, la mancanza di fase, il funzionamento a secco, l'eccessiva frequenza di avviamento e l'antibloccaggio. Controllo di livello mediante sonde conduttive o senza sonde (sottocarico) o boe.

NOTA: Il TPM7-PUMP consente il controllo diretto di motori monofase fino a 12A e di motori monofase e trifase fino a 40A utilizzando un contattore esterno.


La gamma TPM interviene immediatamente dopo aver rilevato un aumento di corrente superiore ai valori programmati dall'utente. Il tempo di intervento ha un tempo di risposta di 0,2 secondi (guasto a terra, corto circuito: 0,05 secondi). Questi tempi consentono di proteggere ulteriormente la macchina. La facilità di impostazione/programmazione della corrente e del tempo di intervento consente di aumentare il numero di applicazioni.

Utilizzando il TPM, l'utente imposterà solo i valori di corrente del motore, per poi confermare/programmare la corrente effettiva del carico utilizzando la funzione amperometro (integrata). Il modulo TPM interrompe il funzionamento del motore al ritardo/tempo programmato, quando la corrente consumata dal motore supera il valore impostato.


Dispone di un ingresso di controllo manuale che consente di forzare l'avvio di bomba, nonché di un altro ingresso ausiliario che consente l'avvio e l'arresto di bomba mediante un dispositivo esterno come un pressostato, una boa di alto o basso livello o un programmatore di irrigazione.


Consente la possibilità di configurazione manuale o di configurazione tramite APP mediante connessione Wifi. APP disponibile sia per Android che per Iphone che consente una configurazione e un controllo semplici e veloci. La modalità di controllo via Wifi consente il controllo di bomba e la configurazione di vari parametri come la regolazione delle intensità massime e minime, dei tempi di reset e di inibizione; la consultazione delle informazioni su consumi, allarmi e cause... semplicemente collegando il modulo di comunicazione Wifi tramite il connettore RJ11, comprensivo di antenna con cavo da 2 metri.





Funzioni "all in one" per il controllo e la protezione del bomba:

HIDRONIVEL: Permette di controllare la mancanza d'acqua tramite due sonde conduttive (massima e minima), una sonda (minima) con reset temporizzato o senza sonde (sottocarico o sottocarico) con reset temporizzato.

GUARDAMOTORE: Copre un'ampia gamma di potenze e tensioni delle pompe. Da 0,6 a 40A e doppia tensione 230 o 400Vac.

AMPERIMETRO DIGITALE: Incorpora un amperometro digitale che consente di visualizzare in ogni momento il consumo del bomba. Inoltre, grazie alla funzione "auto-tune", l'apparecchiatura viene regolata automaticamente.

INGRESSO COMANDO DI FUNZIONAMENTO: Tramite questo ingresso contatto privo di tensione, consente di attivare o disattivare, in modo sicuro in quanto a bassa tensione, il bomba tramite un pressostato, una boa di livello (per il riempimento del serbatoio/cisterna), un timer (per l'irrigazione), ecc.

ALTRE FUNZIONI: Può registrare le ore di funzionamento e il numero di avviamenti del bomba, ha un'uscita di basso livello e di allarme, rileva l'eccessiva frequenza degli avviamenti, sistema preventivo antibloccaggio del motore.

Caratteristiche:

• Produttore: Toscano
• N. rif.: TPM7-PUMP + TPUMP-W
• Controllo digitale e protezione del sistema bomba
• Funzionamento semplice e intuitivo
• Progettato per scatole modulari (3 moduli)
• Regolazione della corrente di protezione da sovraccarico da 0,6 a 40A
• Bi-tensione, per pompe monofase o trifase
• Autoregolazione della corrente (valore di corrente massima del 10% superiore alla corrente massima registrata e valore di corrente minima del 10% inferiore alla corrente minima registrata)
• Informazioni memorizzate: ore di funzionamento, numero di avviamenti, numero di allarmi e corrente dell'ultimo allarme
• Monitoraggio del livello con o senza sonde
• Mancanza di fase, sovraccarico, sottocarico
• Frequenza eccessiva di avviamenti
• Uscita di allarme e livello basso
• Tipo di reset: manuale o temporizzato (3 minuti...99 ore)
• Montaggio su guida DIN da 35 mm
• Modulo per ECO-PUMP da Toscano

Specifiche tecniche

• Tensione di alimentazione: 230/400 V CA - 50/60 Hz
• Protezioni: Sovraccarico, sottocarico, mancanza di fase, frequenza di avviamento, antibloccaggio
• Segnalazioni: pompa in funzione, allarme, basso livello, corrente massima, corrente minima e tempo di ripristino
• Display: LED a 4 cifre
• Uscita diretta per bomba (POMPA): 12A massimo (fino a 40 A, utilizzando un contattore ausiliario)
• Impostazione del sovraccarico (max): 0,6 - 40A
• Impostazione del sottocarico (min): OFF - 0,5 - 39,8A
• Impostazione tempo di reset: 3min - 99h o manuale (mano)
• Tempo di intervento per sovraccarico: 7sec
• Tempo di intervento per sottocarico: 4sec (2sec all'avvio)
• Tensione della sonda: 12VAC
• Sensibilità dei sensori: 10K ± 15% Ω
• Ingresso esterno ON/OFF: contatto o tensione da 6 a 24VAC/VDC
• Uscita di allarme e ausiliaria: AC1: 2A / 250 VAC AC11: 1A / 230 VAC
• Sezione massima dei terminali: 4 mm2 (alimentazione) / 2,5 mm2 (controllo)
• Grado di protezione: IP20
• Temperatura di funzionamento: da -10ºC a +55ºC
• Dimensioni: 3 moduli, compatibili con le scatole modulari

Connessione:

Per ulteriori informazioni, è possibile scaricare la scheda tecnica facendo clic sulla scheda "Allegati".
Materiale per uso professionale, da installare in conformità alle normative vigenti nel luogo di installazione.
