Relè di controllo TH-FILL per il riempimento di serbatoi - Toscano

Relè di controllo del livello del liquido (acqua) azionando un'elettrovalvola. Il controllo del livello può essere eseguito da sonde o boe di livello. Il controllo dell'elettrovalvola viene effettuato direttamente dal modulo, fornendo una tensione di 24Vac per l'attivazione dell'elettrovalvola. Ha anche un contatto di uscita potenziale libero, utilizzando questo contatto possiamo anche controllare elettrovalvole 230Vac o altre tensioni, facendo passare uno dei fili dell'elettrovalvola attraverso questo contatto.

Il controllo del livello può essere eseguito da sonde o da boa. Permette il funzionamento in modalità 1 o 2 boe.

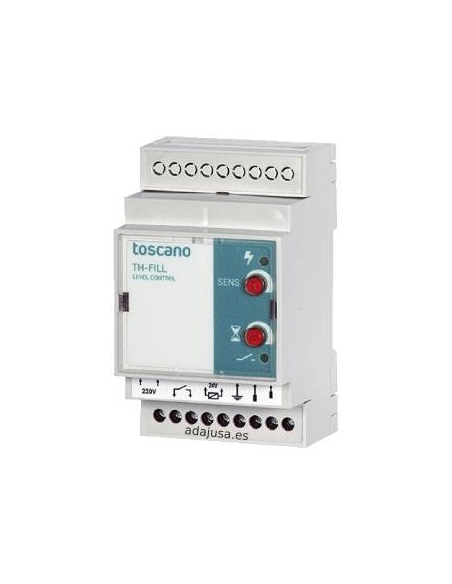

Sul fronte del relè, la presenza di tensione e lo stato dell'elettrovalvola, sia essa aperta o chiusa, sono indicati mediante un'indicazione luminosa. Dispone inoltre di potenziometri frontali per la regolazione della sensibilità all'acqua e del tempo di ritardo prima dell'apertura e della chiusura dell'elettrovalvola (onda).

Modalità operativa:
Quando il livello del serbatoio scende al di sotto della sonda minima, si apre l'elettrovalvola. L'elettrovalvola rimane aperta fino a quando il livello raggiunge la sonda massima. C'è sempre un ritardo nell'apertura e nella chiusura dell'elettrovalvola che può essere regolata.

Nota: La fornitura non include sonde o boe, solo il relè.

Specifiche tecniche:

• Produttore: Toscano
• Riferimento: TH-FILL
• Tensione di funzionamento: 230 Vac 50Hz
• Sensibilità di risposta: Regolabile 60..200 kΩ
• Tensione delle sonde o boe: 24 Vac 50 Hz
• Intensità della sonda: 1,2 mA massimo in cortocircuito
• Elettrovalvole di collegamento/disconnessione ritardata: regolabili tra 5 e 40 secondi.
• Sezione massima del terminale: 2,5 mm2
• Uscita per elettrovalvola: 24 Vac / 16VA massimo
• Contatto di uscita: Tensione libera 5A / 250Vac massimo
• Margini ambientali 0º a +50ºC
• Grado di protezione: IP20
• Dimensioni: 91x53x60mm
• Peso netto: 490 g

Per ampliare le informazioni, è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Il materiale per uso professionale, deve essere installato da personale qualificato rispettando le normative vigenti presso il sito di installazione.
