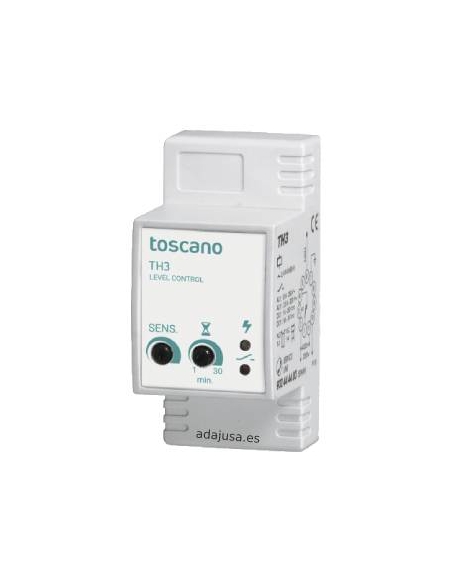

Sonda relè di controllo del livello del liquido (acqua) tramite sistema conduttivo. Questo relè di controllo del livello consente il controllo del livello dell'acqua in un pozzo. Sensibilità regolabile e funzionamento a doppia tensione, lo stesso relè può funzionare a 230Vac o 400Vac. Il collegamento avviene tramite una base undecal (non inclusa nella fornitura), questo facilita il montaggio e la successiva manutenzione. Avendo un controllo di sensibilità, questo relè è adatto a situazioni in cui ci sono circostanze particolari (elevata umidità, notevole distanza tra sonde e apparecchiature, capacità a terra del cavo della sonda), in questi casi, è necessario essere in grado di ridurre la sensibilità per evitare false attivazioni del relè.
Ha connessione per 1 sonda, livello minimo.
Connessione:
Nota: l'alimentazione non include né la sonda né la base undecal, ma solo il relè.
Specifiche tecniche:
- Produttore: Toscano
- Riferimento: TH3-230/400
- Tensione di funzionamento: 230/400 Vac 50-60 Hz
- Consumo energetico: 2 VA
- Tolleranza di tensione: +10% -20%
- Sensibilità di risposta: regolabile 3..60 kΩ
- Tensione sonda: 12 Vac 50 Hz
- Intensità della sonda: 1,2 mA massimo in cortocircuito
- Sezione massima terminale: 2x2,5mm²
- Contatto in uscita
- AC1: 10A - 250Vac
- AC11: 2,5 A - 230Vac
- DC1: 1A -250Vdc
- DC11: 5A-24Vdc
- Margini ambientali da -10º a +60ºC
- Distanza massima consigliata tra relè e sonde: circa 150m
Per ampliare le informazioni, è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Il materiale per uso professionale, deve essere installato da personale qualificato rispettando le normative vigenti presso il sito di installazione.
