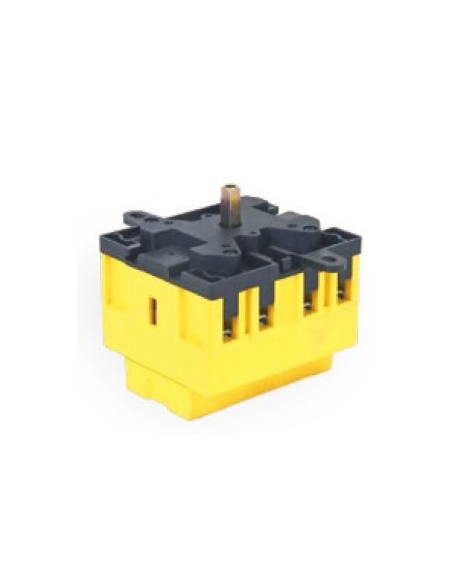

Sezionatore 3 poli serie 80A SE - Giovenzana

Sezionatore trifase 80A per carichi induttivi (motori elettrici) e controllo generale. Controllo rotativo 90º con due posizioni 0-1.

Questa serie di interruttori rotativi è stata realizzata in conformità con le più severe norme europee e internazionali (IEC/EN 60947-3, UL508), che consente loro di soddisfare tutti i requisiti di sicurezza.

Montaggio tramite pannello di fissaggio (telaio posteriore), grado di protezione IP-20 nei terminali, contatti autopulenti e marcatura con laser indelebile. Corpo realizzato in materiale autoestinguente UL94 VO.

Questo interruttore trifase è adatto per motori trifase fino a 15kw collegati a 230Vac o 25kw collegati a 400Vac.

Caratteristiche:

• Marca: Giovenzana.
• Riferimento del fornitore: SE800003R.
• numero di poli: 3.
• Tensione nominale Ue: 690V.
• Intensità termica nominale ith: 80A.
• Corrente nominale Ie (AC21A): 80A.
• Corrente nominale Ie (AC22A): 80A.
• Corrente nominale Ie (AC23A):63A.
• Corrente nominale Ie (AC3): 50A.
• Capacità di interrupt nominale: 10kA.
• Contatti: Apertura lenta a doppio interrupt.
• Numero di manovre / ore: 120.
• Durata meccanica: 100.000 manovre.
• Angolo di manovra: 90º.
• Montaggio ad incasso.
• Grado di protezione:
  • Controlli tipo 1-4-4X: IP-65.
  • Terminali: IP-20.
• Norme: CE; IEC60947; IEC60204; UL508 CSA 22.2 n. 14

Tabella delle intensità e dei poteri d'uso:

• Ac-21A categoria di utilizzo: 80A.
• Ac-22A categoria di utilizzo: 80A.
• Categoria di utilizzo Ac-23A:
• Motori trifase standard 230Vac: 63A - 18,5kW.
• Motori trifase standard 400Vac: 60A - 33kW.
• Categoria di utilizzo ac-3:
• Motori trifase standard 230Vac: 50A - 15kW.
• Motori trifase standard 400VAc: 50A - 25kW.

Dimensioni:

Assemblea:

Come elementi aggiuntivi possiamo aggiungere i seguenti riferimenti:

• Contatto ausiliario chiuso: GIPL004001
• Contatto ausiliario aperto: GIPL004002

Come unità anteriori, possono essere installate sopra questo interruttore:

• Piastra grigia, manico nero con lucchetto, 67x67mm: GI049/0001
• Piastra gialla, manico rosso con lucchetto, 67x67mm: GI050/0001

Il materiale per uso professionale, deve essere installato rispettando le normative vigenti nel luogo di installazione.
