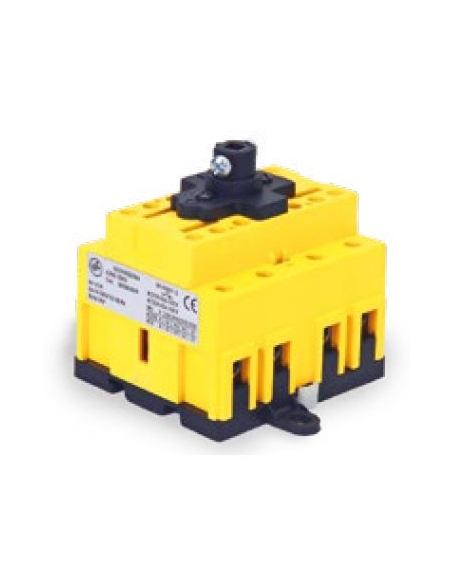

Interruttore sezionatore 4 poli 63A serie SE - Giovenzana

Interruttore sezionatore a 4 poli (tetrapolare) 63A per carichi induttivi (motori elettrici) e controllo generale. Montaggio sul fondo dell'armadio e per il controllo rotativo 90º con due posizioni 0-1.

Questa serie di interruttori rotativi è stata realizzata in conformità con le più severe norme europee e internazionali (IEC/EN 60947-3, UL508), che consente loro di soddisfare tutti i requisiti di sicurezza.

Fondo dell'armadio di montaggio su guida DIN, grado di protezione IP-20 ai terminali, contatti autopulenti e marcatura laser indelebile. Corpo realizzato in materiale autoestinguente UL94 VO.

Questo interruttore trifase è adatto per motori trifase fino a 11kw collegati a 230Vac o 22kw collegati a 400Vac.

L'alimentazione include solo l'interruttore, non include il controllo anteriore o l'albero di estensione. Deve essere acquistato separatamente o per confezione.

Caratteristiche:

• Marca: Giovenzana.
• Riferimento del fornitore: SE630004B.
• numero di poli: 4.
• Tensione nominale Ue: 690V.
• Corrente termica nominale ith: 63A.
• Corrente nominale Ie (AC21A): 63A.
• Corrente nominale Ie (AC22A): 50A.
• Corrente nominale Ie (AC23A): 50A.
• Corrente nominale Ie (AC3):40A.
• Capacità di interrupt nominale: 10kA.
• Contatti: Apertura lenta a doppio interrupt.
• Numero di manovre / ore: 120.
• Durata meccanica: 100.000 manovre.
• Angolo di manovra: 90º.
• Montaggio: Quadro inferiore su guida DIN.
• Grado di protezione:
  • Controlli tipo 1-4-4X: IP-65.
  • Terminali: IP-20.
• Norme: CE; IEC60947; IEC60204; UL508 CSA 22.2 n. 14

Tabella delle intensità e dei poteri d'uso:

• AC-21A categoria di utilizzo: 63A.
• Ac-22A categoria di utilizzo: 63A.
• Categoria di utilizzo Ac-23A:
• Motori trifase standard 230Vac: 50A - 15kW.
• Motori trifase standard 400Vac: 50A - 30kW.
• Categoria di utilizzo ac-3:
• Motori trifase standard 230Vac: 40A - 11kW.
• Motori trifase standard 400VAc: 40A - 22kW.

Dimensioni:

Assemblea:

Come elementi aggiuntivi possiamo aggiungere i seguenti riferimenti:

• Protezione terminali a 3 poli (2 pz): GI20900003
