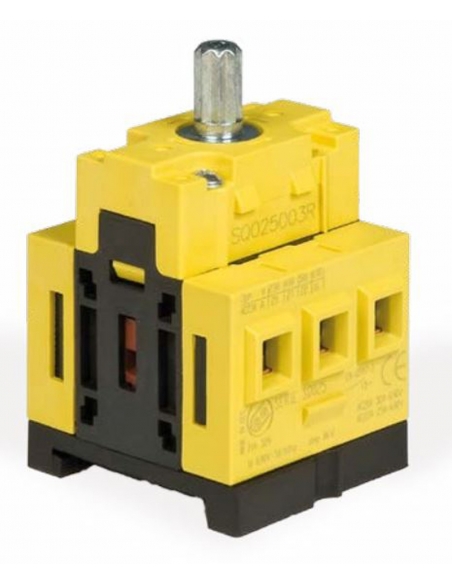

Interruttore sezionatore a 3 poli 25A - Giovenzana
Interruttore sezionatore a 3 poli 25A - Giovenzana

Interruttore sezionatore 3 poli 32A - Giovenzana

16,43 € IVA inclusa

13,58 € IVA esclusa

Sezionatore trifase 32A nella categoria AC23A e 40A nella categoria AC21A., comando rotativo 90º 0-1. Effettuato in conformità con le più severe norme europee, che consentono il rispetto dei requisiti di sicurezza.
Adatto per l'interruzione, il collegamento e la commutazione di circuiti elettrici, nonché l'avvio diretto di motori e interruttori principali nelle macchine.

Riferimento: SQ032003R

Esquema interruptor seccionador trifasico
Giovenzana

Non ci sono ancora domande, lascia la prima!


Sezionatore trifase 32A per carichi induttivi (motori elettrici) e controllo generale. Controllo rotativo 90º con due posizioni 0-1.

Questa serie di interruttori rotativi è stata realizzata in conformità con le più severe norme europee e internazionali (IEC/EN 60947-3, UL508), che consente loro di soddisfare tutti i requisiti di sicurezza.

Montaggio tramite pannello di fissaggio (telaio posteriore), grado di protezione IP-20 nei terminali, contatti autopulenti e marcatura con laser indelebile. Corpo realizzato in materiale autoestinguente UL94 VO.

Oltre al montaggio a pannello (telaio posteriore), l'interruttore del sezionatore può essere installato su guida DIN fissandolo dalla sua base. un contatto ausiliario può anche essere aggiunto e convertito in 4 poli.

Un polo ausiliario può essere aggiunto per diventare un interruttore a 4 poli o un polo ausiliario con chiusura anticipata per diventare un 3 poli + Neutro. è inoltre possibile aggiungere contatti ausiliari aperti o chiusi, nonché coperture di copertura.

Caratteristiche:

  • Marca: Giovenzana.
  • Riferimento del fornitore: SQ032003R.
  • numero di poli: 3.
  • Tensione nominale Ue: 690V
  • Corrente nominale Ie (AC21A): 40A
  • Corrente nominale Ie (AC23A): 32A
  • Intensità termica nominale ith: 40A
  • Capacità di interrupt nominale: 8kA.
  • Contatti: Apertura lenta a doppio interrupt.
  • Numero di manovre / ore: 120.
  • Durata meccanica: 100.000 manovre.
  • Angolo di manovra: 90º.
  • Montaggio ad incasso.
  • Grado di protezione:
    • Controlli tipo 1-4-4X: IP-65.
    • Terminali: IP-20.
  • Norme: CE; IEC60947; IEC60204; UL508 CSA 22.2 n. 14

Tabella delle intensità e dei poteri d'uso:

  • Ac-21A categoria di utilizzo: 40A.
  • Ac-22A categoria di utilizzo: 32A.
  • Categoria di utilizzo Ac-23A:
    • Motori trifase standard 230Vac: 32A - 10kW.
    • Motori trifase standard 400Vac: 32A - 18.5kW.
  • Categoria di utilizzo ac-3:
    • Motori trifase standard 230Vac: 27A - 7.5kW.
    • Motori trifase standard 400VAc: 27A - 15kW.

    Dimensioni:

    Dimensiones interruptor seccionador 25A Giovenzana

    Assemblea:

    Montaje interruptor de levas trifásicos

    Come elementi aggiuntivi possiamo aggiungere i seguenti riferimenti:

    • Polo aperto aggiuntivo: GISQ032AFPR
    • Quarta pole (chiusura anticipata): GISQ032ANIR
    • Contatto ausiliario chiuso: GISQ010AS1R
    • Contatto ausiliario aperto: GISQ010AS2R
    • Protezione terminale a 3 poli: GI20900024

    Come elementi aggiuntivi possiamo aggiungere i seguenti riferimenti:

    • Palo aperto aggiuntivo: GISQ025AFPR
    • Quarto polo (chiusura anticipata): GISQ025ANIR
    • Contatto ausiliario chiuso: GISQ010AS1R
    • Contatto ausiliario aperto: GISQ010AS2R
    • Protezione terminale a 3 poli: GI20900024

    Come unità anteriori, possono essere installate sopra questo interruttore:

    • Piastra grigia, manico nero, 48x48mm: GI001/0001
    • Piastra grigia, manico nero con serratura, 48x48mm: GI003/0001
    • Piastra grigia, manico nero con serratura, 67x67mm: GI009/0001
    • Piastra gialla, manico rosso, 48x48mm: GI002/0001
    • Piastra gialla, manico rosso con lucchetto, 48x48mm: GI004/0001
    • Piastra gialla, manico rosso con lucchetto, 67x67mm: GI010/0001
