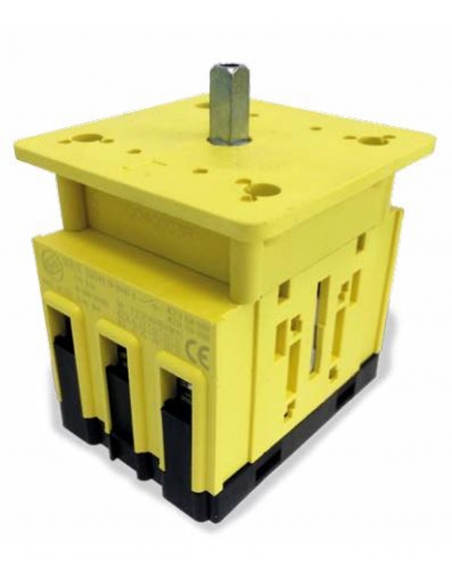

Interruttore sezionatore a 3 poli 40A - Giovenzana

Interruttore sezionatore trifase 50A per carichi induttivi (motori elettrici) e controllo generale. Controllo rotativo 90º con due posizioni 0-1.

Questa serie di interruttori rotativi è stata realizzata in conformità con le più severe norme europee e internazionali (IEC/EN 60947-3, UL508), che consente loro di soddisfare tutti i requisiti di sicurezza.

Montaggio tramite pannello di fissaggio (telaio posteriore), grado di protezione IP-20 nei terminali, contatti autopulenti e marcatura con laser indelebile. Corpo realizzato in materiale autoestinguente UL94 VO.

Oltre al montaggio a pannello (telaio posteriore), l'interruttore del sezionatore può essere installato su guida DIN fissandolo dalla sua base. un contatto ausiliario può anche essere aggiunto e convertito in 4 poli.

Un polo ausiliario può essere aggiunto per diventare un interruttore a 4 poli o un polo ausiliario con chiusura anticipata per diventare un 3 poli + neutro. è inoltre possibile aggiungere contatti ausiliari aperti o chiusi, nonché coperture di copertura.

Caratteristiche:

• Marca: Giovenzana.
• Riferimento del fornitore: SQ040003R.
• numero di poli: 3.
• Tensione nominale Ue: 690V.
• Corrente nominale Ie (AC23A): 50A
• Corrente nominale Ie (AC21A): 40A.
• Intensità termica nominale ith: 63A.
• Capacità di interrupt nominale: 8kA.
• Contatti: Apertura lenta a doppio interrupt.
• Numero di manovre / ore: 120.
• Durata meccanica: 100.000 manovre.
• Angolo di manovra: 90º.
• Montaggio ad incasso.
• Grado di protezione:
• Controlli tipo 1-4-4X: IP-65.
• Terminali: IP-20.
• Norme: CE; IEC60947; IEC60204; UL508 CSA 22.2 n. 14

Tabella delle intensità e dei poteri d'uso:

• Ac-21A categoria di utilizzo: 63A.
• Ac-22A categoria di utilizzo: 40A.
• Categoria di utilizzo Ac-23A:
• Motori trifase standard 230Vac: 63A -
• Motori trifase standard 400Vac: 63A -
• Categoria di utilizzo ac-3:
• Motori trifase standard 230Vac: 45A
• Motori trifase standard 400VAc: 40A

Dimensioni:

Assemblea:

Come elementi aggiuntivi possiamo aggiungere i seguenti riferimenti:

• Polo aperto aggiuntivo: GISQ040AFPR
• Quarto polo (chiusura anticipata): GISQ040ANIR
• Contatto ausiliario chiuso: GISQ010AS3R
• Contatto ausiliario aperto: GISQ010AS4R
• Protezione terminale a 3 poli: GI20900041

Come unità anteriori, possono essere installate sopra questo interruttore:

• Piastra grigia, manico nero con lucchetto, 67x67mm: GI049/0001
• Piastra gialla, manico rosso con lucchetto, 67x67mm: GI050/0001

Il materiale per uso professionale, deve essere installato rispettando le normative vigenti nel luogo di installazione.
