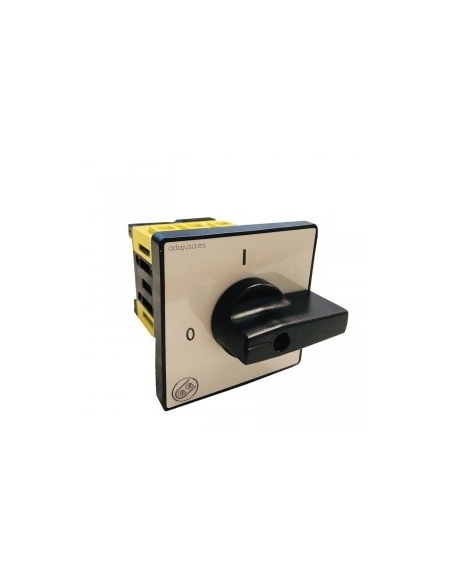

Interruttore sezionatore a 4 poli 25A se serie 48x48 leva nera - Giovenzana

18,97 € IVA inclusa

15,68 € IVA esclusa

Interruttore sezionatore 4 poli (tetrapolare) 25A. ,controllo rotativo 90º 0-1. frontale il colore alluminio e la maniglia in nero, realizzate in conformità alle più severe norme europee, che permettono, di rispettare i requisiti in termini di sicurezza.
Adatto per l'interruzione, il collegamento e la commutazione di circuiti elettrici, nonché l'avvio diretto di motori e interruttori principali nelle macchine. Adatto fino a 11kw. 400Vac.

Riferimento: GISE160448N
esquema electrico interruptor 4 polos
Giovenzana
Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

Questo pacchetto contiene

Non ci sono ancora domande, lascia la prima!


Interruttore sezionatore a 4 poli (tetrapolare) 25A per carichi induttivi (motori elettrici) e controllo generale. Controllo rotativo 90º con due posizioni 0-1, piastra frontale in giallo e maniglia in nero.

Questa serie di interruttori rotativi è stata realizzata in conformità con le più severe norme europee e internazionali (IEC/EN 60947-3, UL508), che consente loro di soddisfare tutti i requisiti di sicurezza.

Montaggio tramite pannello di fissaggio (telaio posteriore), grado di protezione IP-20 nei terminali, contatti autopulenti e marcatura con laser indelebile. Corpo realizzato in materiale autoestinguente UL94 VO.

Questo interruttore trifase è adatto per macchinari, motori e installazioni fino a 7,5 kw collegati a 230Vac o 11kw collegati a 400Vac.

La fornitura comprende:

  • Interruttore a 4 poli: SE163004R
  • Mascherina: 001/0001

Caratteristiche:

  • Marca: Giovenzana
  • Riferimento interruttore: SE163004R
  • Riferimento piastra frontale: 001/0001
  • numero di poli: 4.
  • Tensione nominale Ue: 690V.
  • Intensità termica nominale ith: 32A.
  • Corrente nominale Ie (AC21A): 16A.
  • Corrente nominale Ie (AC22A): 25A.
  • Corrente nominale Ie (AC23A):25A.
  • Corrente nominale Ie (AC3):25A.
  • Capacità di interrupt nominale: 10kA.
  • Contatti: Apertura lenta a doppio interrupt.
  • Numero di manovre / ore: 120.
  • Durata meccanica: 100.000 manovre.
  • Angolo di manovra: 90º.
  • Montaggio ad incasso.
  • Grado di protezione:
    • Controlli tipo 1-4-4X: IP-65.
    • Terminali: IP-20.
  • Norme: CE; IEC60947; IEC60204; UL508 CSA 22.2 n. 14

Tabella delle intensità e dei poteri d'uso:

  • Ac-21A categoria di utilizzo: 32A.
  • Ac-22A categoria di utilizzo: 25A.
  • Categoria di utilizzo Ac-23A:
    • Motori trifase standard 230Vac: 25A - 7.5kW.
    • Motori trifase standard 400Vac: 25A - 11kW.
  • Categoria di utilizzo ac-3:
    • Motori trifase standard 230Vac: 22A - 7.5kW.
    • Motori trifase standard 400VAc: 22A - 11kW.

    Dimensioni:

    Dimensiones interruptor SE1632

    Assemblea:

    Monaje interruptores serie SE

    Come elementi aggiuntivi possiamo aggiungere i seguenti riferimenti:

    • Contatto ausiliario chiuso: GIPL004001
    • Contatto ausiliario aperto: GIPL004002
    • Piastra di fissaggio a contatto ausiliario: GI1184021
