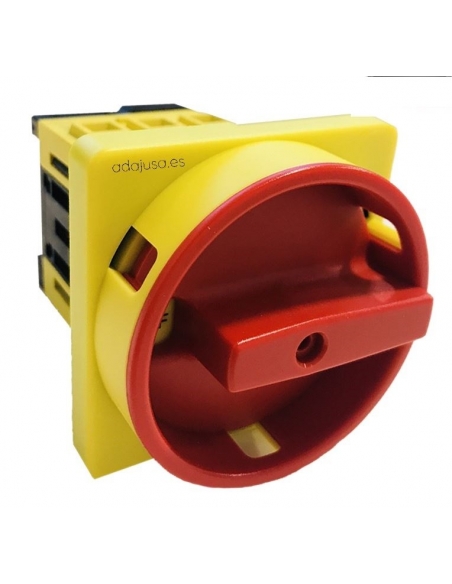

Sezionatore trifase 32A per carichi induttivi (motori elettrici) e controllo generale. Controllo rotativo 90º con due posizioni 0-1. Colore giallo e maniglia rossa, possibilità di bloccaggio tramite lucchetto.
Questa serie di interruttori rotativi è stata realizzata in conformità con le più severe norme europee e internazionali (IEC/EN 60947-3, UL508), che consente loro di soddisfare tutti i requisiti di sicurezza.
Montaggio tramite pannello di fissaggio (telaio posteriore), grado di protezione IP-20 nei terminali, contatti autopulenti e marcatura con laser indelebile. Corpo realizzato in materiale autoestinguente UL94 VO.
Oltre al montaggio transpanel (telaio posteriore), l'interruttore del sezionatore può essere installato su guida DIN fissandolo dalla sua base. un contatto ausiliario può anche essere aggiunto e convertito in 4 poli.
Nota: Il lucchetto non è incluso nella fornitura.
Caratteristiche:
- Marca: Giovenzana.
- Riferimento del fornitore: SQ032003R.
- numero di poli: 3.
- Tensione nominale Ue: 690V.
- Corrente nominale Ie (AC21A): 32A.
- Intensità termica nominale ith: 40A.
- Capacità di interrupt nominale: 8kA.
- Contatti: Apertura lenta a doppio interrupt.
- Numero di manovre / ore: 120.
- Durata meccanica: 100.000 manovre.
- Angolo di manovra: 90º.
- Montaggio ad incasso.
- Grado di protezione:
- Controlli tipo 1-4-4X: IP-65.
- Terminali: IP-20.
- Norme: CE; IEC60947; IEC60204; UL508 CSA 22.2 n. 14
Tabella delle intensità e dei poteri d'uso:
- Ac-21A categoria di utilizzo: 40A.
- Ac-22A categoria di utilizzo: 32A.
- Categoria di utilizzo Ac-23A:
- Motori trifase standard 230Vac: 32A - 10kW.
- Motori trifase standard 400Vac: 32A - 18.5kW.
- Categoria di utilizzo ac-3:
- Motori trifase standard 230Vac: 27A - 7.5kW.
- Motori trifase standard 400VAc: 27A - 15kW.
Dimensioni:
Assemblea:
Il materiale per uso professionale, deve essere installato rispettando le normative vigenti nel luogo di installazione.
