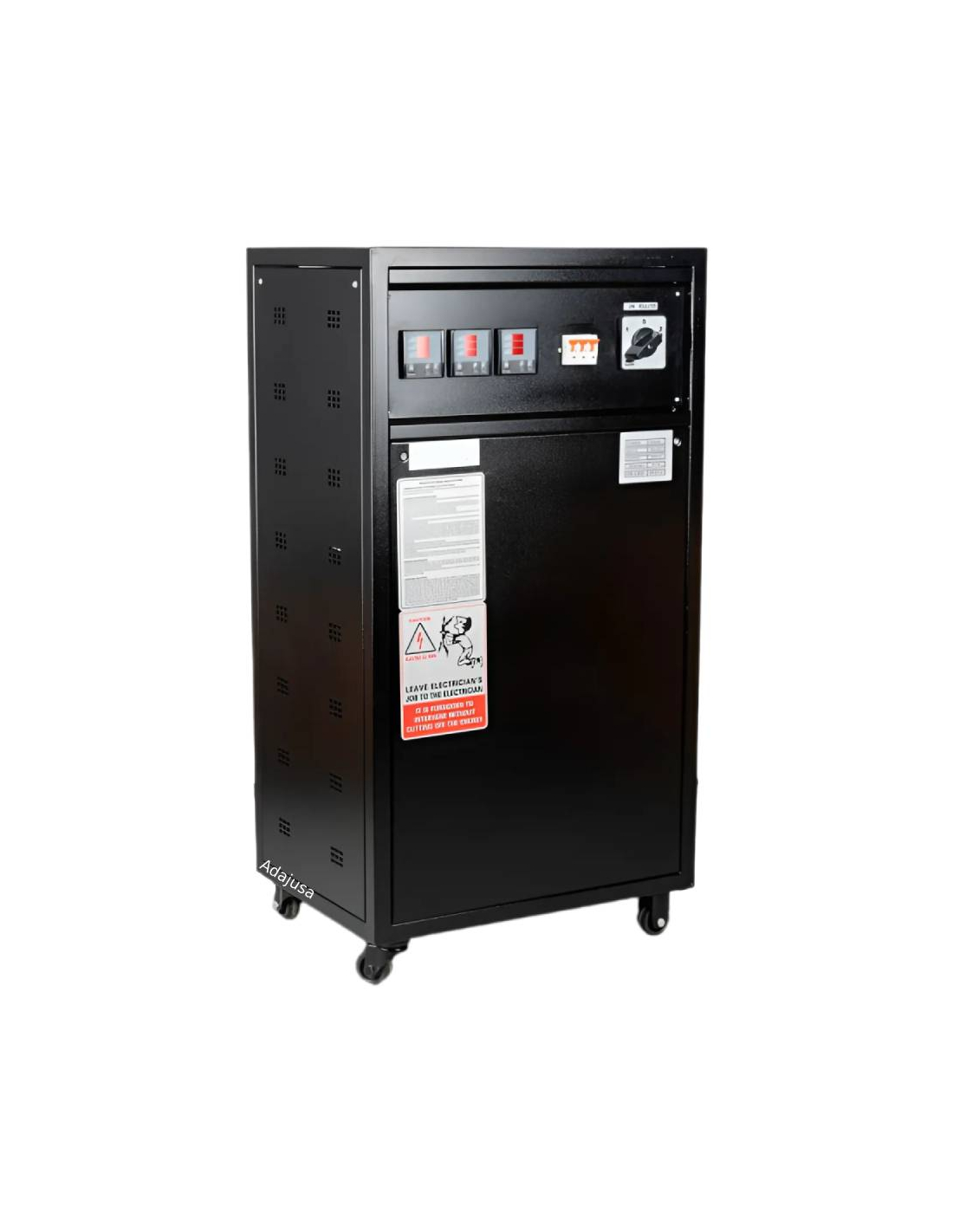

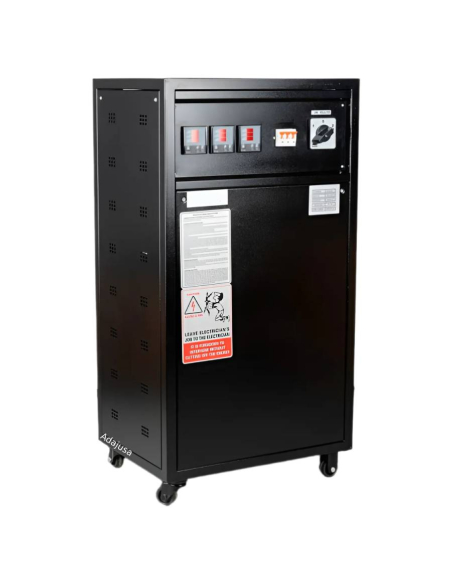

Stabilizzatore di tensione trifase da 30kVA (24kW) con uscita a 400Vac, stabilizzatore elettromeccanico azionato da servomotore con regolazione indipendente per fase per il controllo e la regolazione delle cadute e degli aumenti di tensione di rete, fornendo una tensione di uscita costante.
L'apparecchiatura stabilizza la tensione di rete entro margini di regolazione molto ristretti, al fine di alimentare qualsiasi carico in uscita con una tensione pulita, stabile e sicura. A tal fine, monitora e campiona continuamente le tensioni di ingresso e di uscita per ottenere la tensione corretta per alimentare il carico collegato.
Questa apparecchiatura funziona in modo completamente automatico per la regolazione della tensione senza l'intervento dell'utente, misurando continuamente la tensione di ingresso della rete ed eseguendo automaticamente le operazioni di step-up/step-down necessarie per fornire la tensione costante richiesta per il corretto funzionamento. Il circuito di controllo elettronico integrato misura la tensione di ingresso e decide quale debba essere la tensione di uscita stabilizzata confrontandola con un valore campione di riferimento interno e con il carico applicato. Per questo motivo gli stabilizzatori vengono utilizzati per alimentare apparecchiature sensibili alle variazioni di tensione o per risolvere problemi in impianti con forti variazioni di tensione dovute a problemi nella linea di alimentazione.

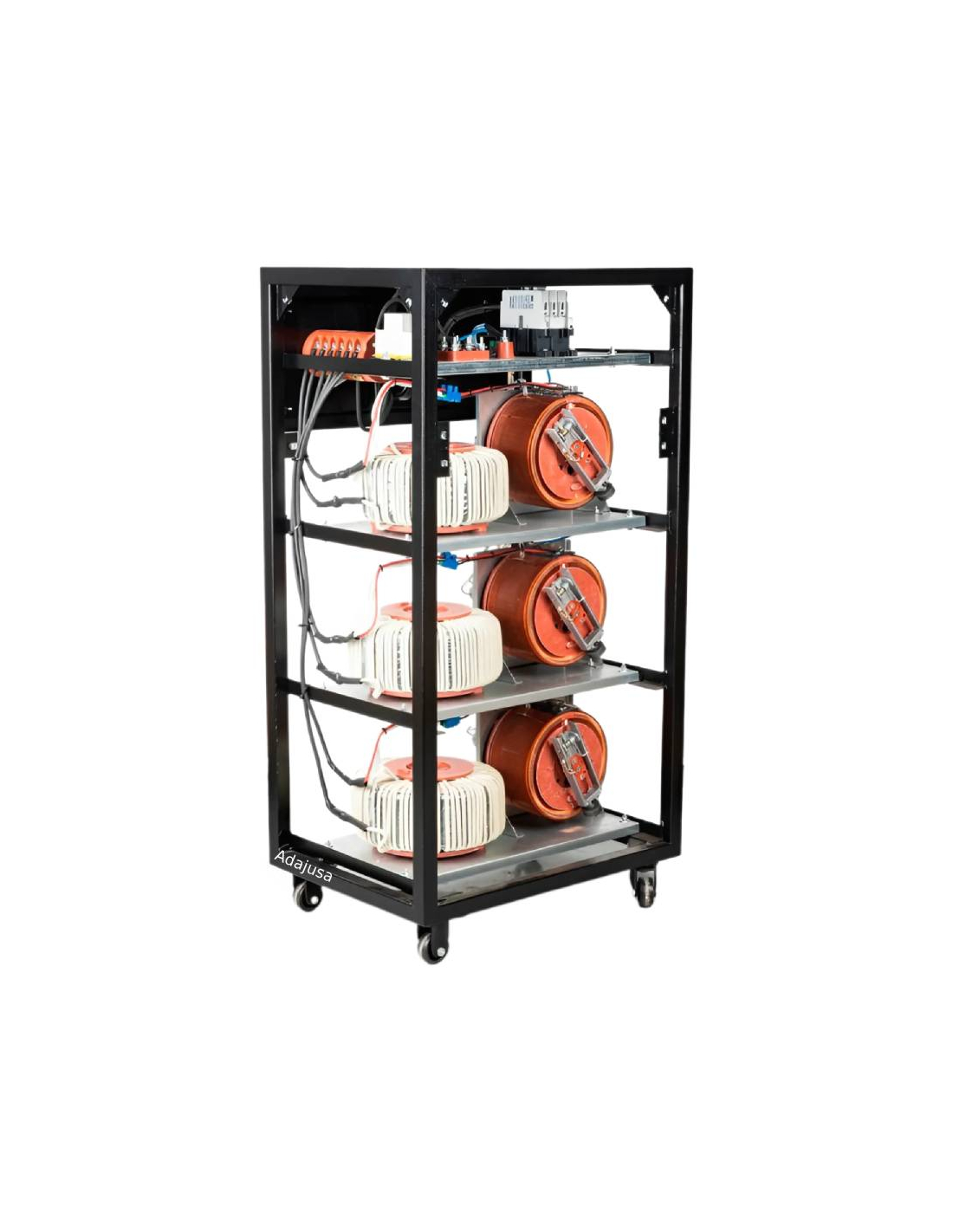

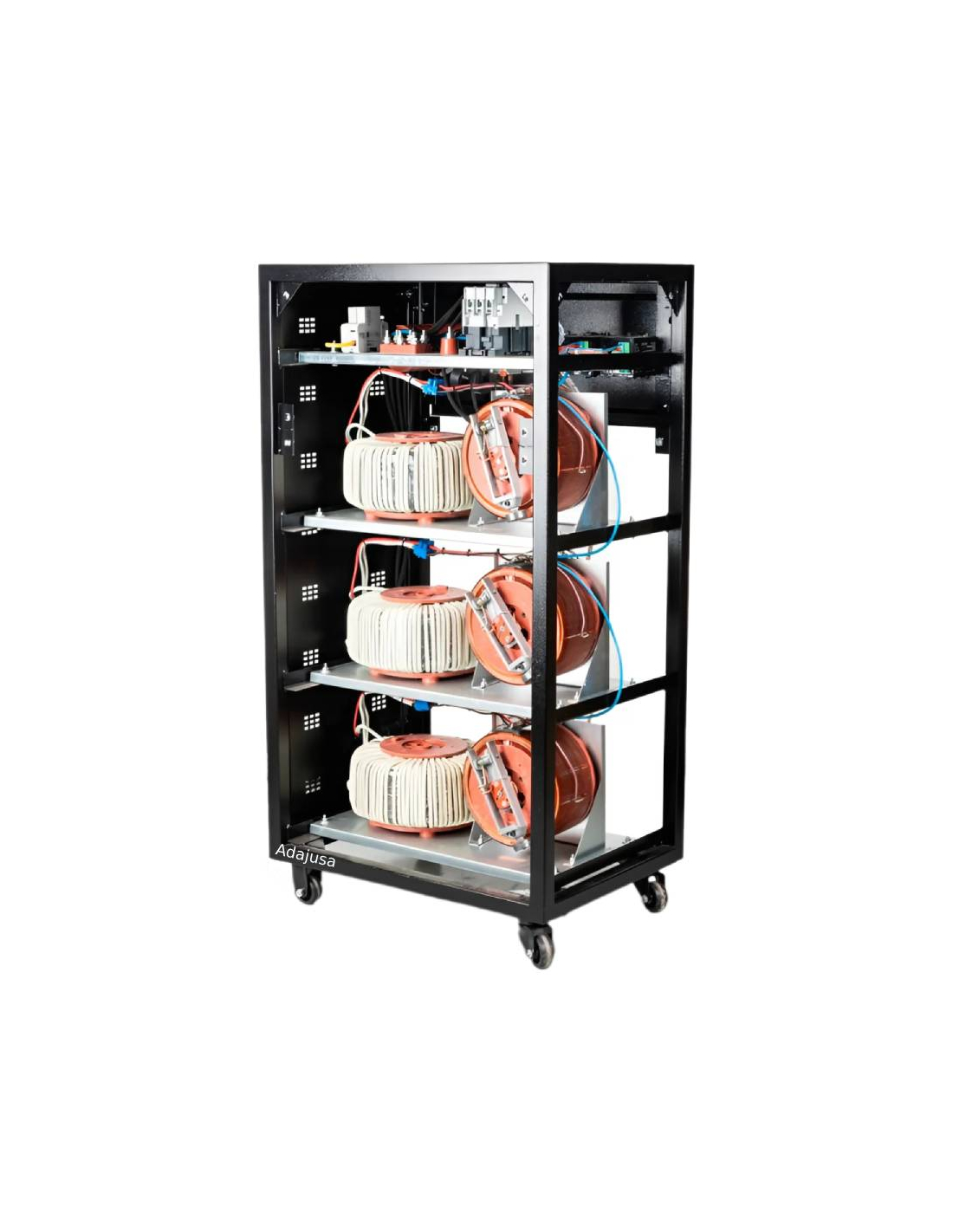

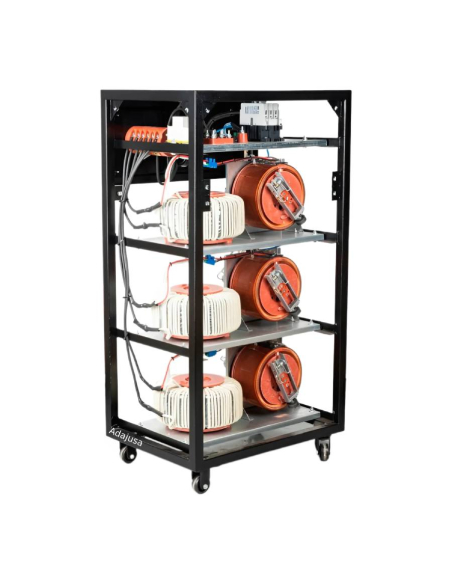

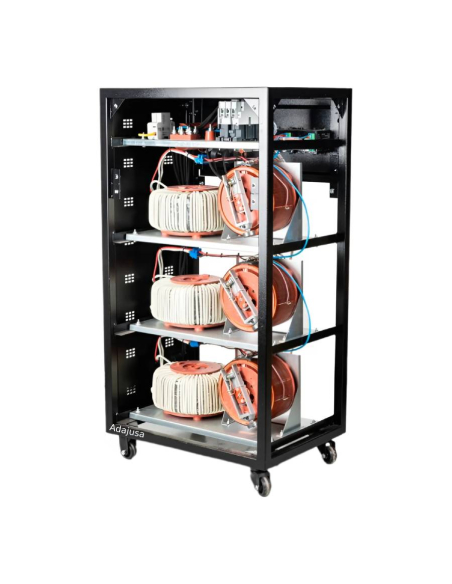

Queste unità sono costituite da un variac, un servomotore che controlla il variac, un display che controlla il motore e un trasformatore step-up. La coppia di avviamento è in grado di correggere rapidamente anche variazioni di tensione molto piccole grazie al servomotore ad alta corrente continua e al sistema di controllo che può rispondere rapidamente alle variazioni di tensione. Una volta completata la regolazione, il regolatore viene diseccitato con l'aiuto del circuito di frenatura elettronico ad alta efficienza.
Incorpora un bypass manuale per la manutenzione o per continuare ad alimentare i carichi in caso di guasto dell'apparecchiatura, senza distorcere l'onda sinusoidale di uscita. L'interruttore di bypass manuale deve essere collegato solo in caso di guasto dell'apparecchiatura, per ottenere un'alimentazione di uscita non regolata direttamente dalla rete di ingresso; a tal fine, l'altro interruttore deve essere prima scollegato.
Le sue applicazioni principali comprendono computer, apparecchiature audio/video, sistemi di telecomunicazione, apparecchiature per analisi mediche e cliniche, sistemi di sicurezza e telecamere di sorveglianza, circuiti e schede elettroniche critiche, sistemi di illuminazione, elettrodomestici, domotica, ecc
Altri settori di applicazione sono l'industria, le telecomunicazioni, le società di fornitura di energia, le applicazioni militari, le borse e le banche, gli ospedali, i supermercati, i centri commerciali, le istituzioni finanziarie, gli aeroporti, le industrie di locomotive, i treni, le ferrovie, le industrie navali, le linee di produzione e di calcolo automatico, le industrie tessili e della carta, ... e in generale in tutte quelle applicazioni che hanno un carico molto critico da alimentare e che necessitano di una rete di alimentazione stabile, pulita e sicura.
Gli stabilizzatori trifase della serie M3 sono validi per le applicazioni fotovoltaiche, ma è importante tenere conto delle seguenti considerazioni
- La potenza dell'apparecchiatura deve essere sovradimensionata del 40%, dato che la corrente circolerà in due direzioni.
- La tensione deve sempre rientrare nell'intervallo di regolazione indicato nelle specifiche. Sia all'ingresso che al ritorno attraverso l'uscita dell'apparecchiatura.
- L'apparecchiatura si stabilizza all'ingresso. L'apparecchiatura stabilizza in ingresso le piastre dell'inverter, ma non stabilizza il ritorno dell'eccesso dalle piastre che entra nella direzione opposta.
- In trifase, le fasi devono essere bilanciate nel consumo.
- Il neutro deve essere pulito, a 0V.
Per l'uso con i
gruppi elettrogeni, la potenza dello stabilizzatore deve essere sovradimensionata di almeno il 40% della capacità del gruppo.
Queste apparecchiature offrono le seguenti caratteristiche:
- Protezione dell'utente contro le tensioni negative
- Protezione dell'utente e dell'apparecchiatura da correnti eccessive
- Regolazione indisturbata della tensione ad onda sinusoidale pura
- Protezione a lungo termine contro i sovraccarichi e protezione a breve termine
- Bilanciamento della tensione CA con altissima precisione
- Funzionamento regolare con tutti i carichi da 0% a 100%
- Passaggio manuale alla modalità bypass senza regolazione.
- Visualizzazione di tutti i valori e delle probabilità in modalità bypass
- Registrazione dei limiti di tensione di ingresso alla rete e dei valori di corrente di carico
- Statica, non graduale, corregge dinamicamente la tensione di uscita in modo rapido, senza che l'utente se ne accorga
- Quando le protezioni sono attivate, il numero di interventi di protezione e il motivo di ciascun parametro devono essere registrati separatamente
- Controllo della regolazione indipendente dalle fasi
- Regolazione della tensione di rete entro ±2%
- Alta efficienza

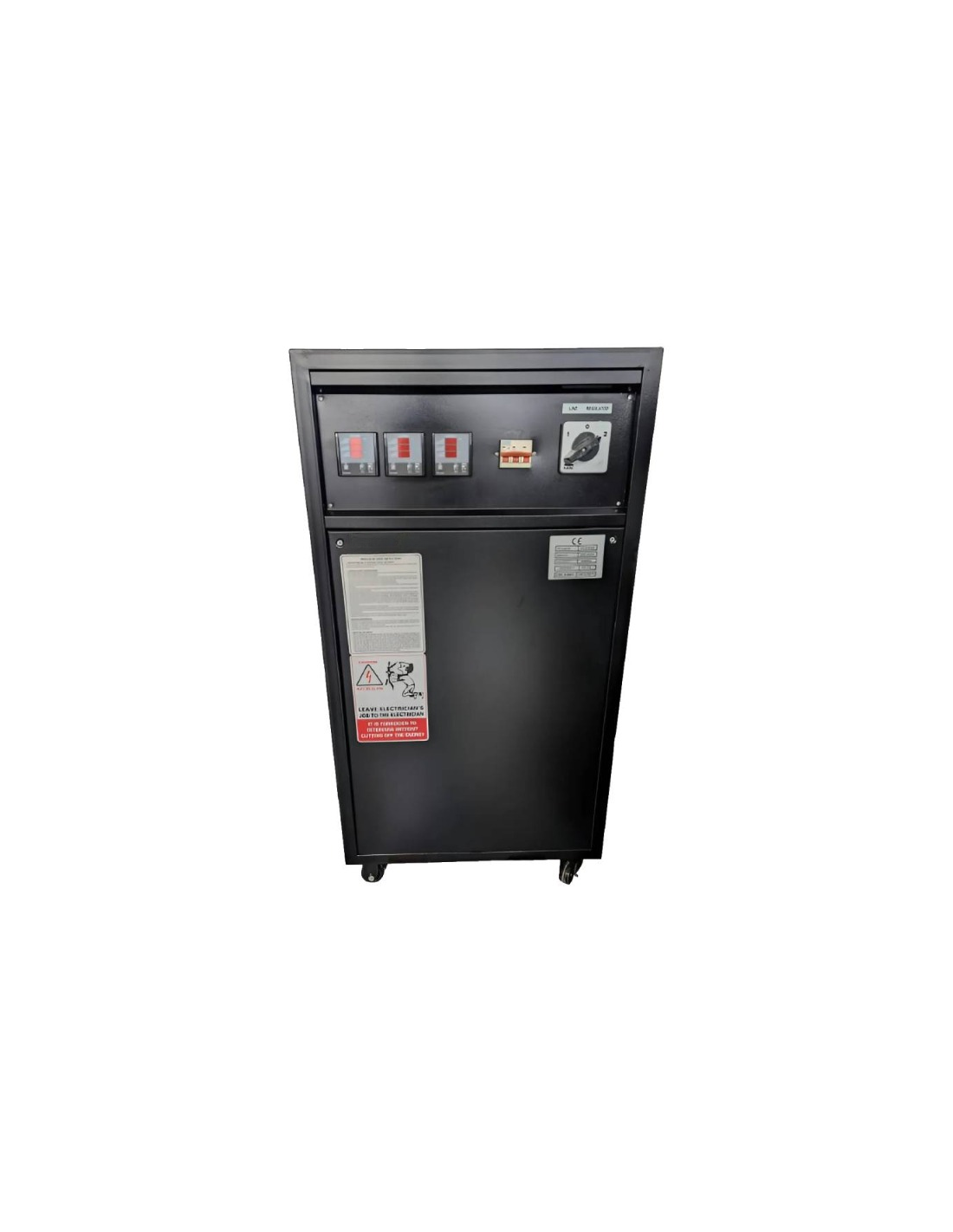

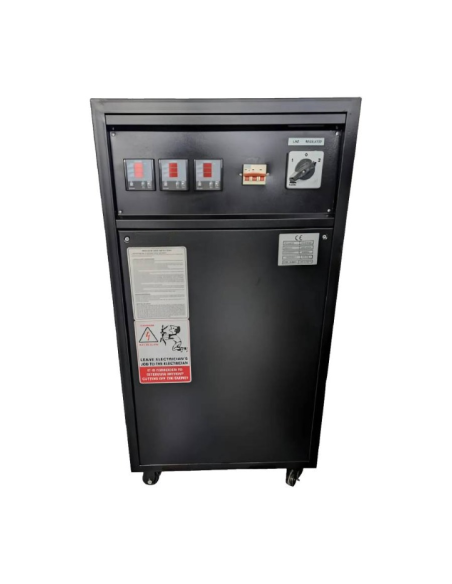

- Pannello LCD digitale con tensioni per fase di ingresso e di uscita
Specifiche tecniche:
- Produttore/Fornitore Generico-SEV
- Numero di parte: M3-30
- Potenza: 30kVA (30000VA - 24000W)
- Corrente massima in uscita (apparente): 34A
- Gamma di tensione di ingresso: trifase 305V-475V
- Frequenza operativa: 47-64Hz
- Protezione in ingresso: Sovracorrente / Alta e bassa tensione
- Gamma di tensione di uscita: 400V trifase ± 2%
- Sovraccarico: 200% per 10 secondi
- Velocità di correzione: -90Volt/sec
- Forma d'onda in uscita: onda sinusoidale pura
- Protezione in uscita: Sovracorrente / Alta e bassa tensione
- Fattore di potenza: 0,8
- Misure e indicatori: Ingresso (V) / Uscita (V) / Corrente (A)
- Tempo di funzionamento continuo a pieno carico: 0...105%
- Carico continuo
- Efficienza a carico: > 98%
- Temperatura ambiente di funzionamento: -40º ~ +55ºC
- Temperatura di stoccaggio: -25º ~ +60ºC
- Grado di protezione dell'involucro: IP21
- Livello di rumorosità
- Dimensioni: 57x 40x 110 cm
- Peso: 158Kg
- Norme: UNE-EN 61558 / UNE-EN 60204
Nota: La potenza in Watt è stata calcolata sulla base di un'installazione con fattore di potenza di 0,8. Per le installazioni con un fattore di potenza inferiore a 0,8, la potenza in Watt sarà sempre inferiore a quella indicata e dovrà essere ricalcolata.
Nota: È importante tenere presente che uno stabilizzatore di tensione non risolve tutti i problemi di sottotensione o sovratensione in una rete elettrica, come quelli in presenza di forti squilibri di fase, forte presenza di armoniche, neutro aperto (nelle installazioni trifase 400V tra F e N invece di 230V) o installazioni con sezioni di cavo mal dimensionate.
Nota: L'esistenza di un neutro è essenziale per il funzionamento dello stabilizzatore.
Nota: Si consiglia vivamente di installare un interruttore automatico all'uscita per garantire che la richiesta di consumo non superi mai la capacità dell'apparecchiatura.
Per ulteriori informazioni, è possibile scaricare la scheda tecnica facendo clic sulla scheda "File allegati".
Materiale per uso professionale, deve essere installato da personale qualificato rispettando le normative vigenti nel luogo di installazione.
