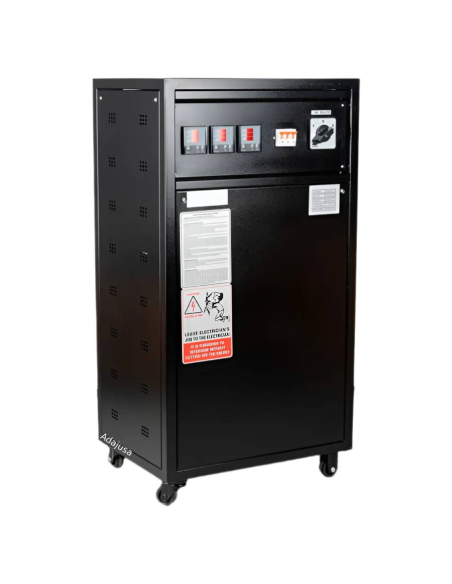

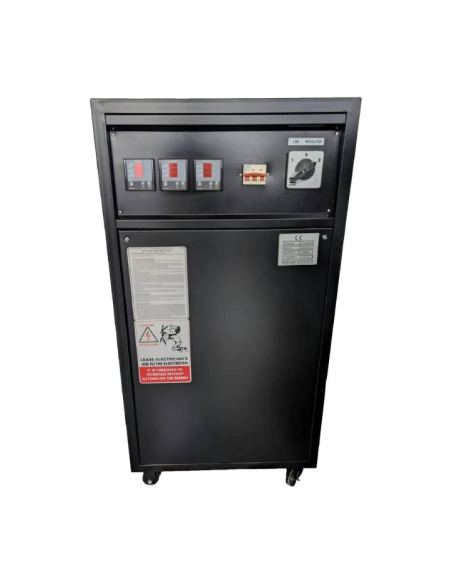

Stabilizzatore di tensione trifase da 120kVA (96kW) con uscita a 400Vac, stabilizzatore elettromeccanico azionato da servomotore con regolazione di fase indipendente per il controllo e la regolazione dei cali e delle sovratensioni di rete, fornisce una tensione di uscita costante.
L'apparecchiatura stabilizza la tensione di rete entro margini di regolazione molto ristretti, in modo da alimentare qualsiasi carico in uscita con una tensione pulita, stabile e sicura. A tal fine, monitora e campiona continuamente le tensioni di ingresso e di uscita, ottenendo così la tensione giusta per alimentare il carico collegato.
Questa apparecchiatura funziona in modo completamente automatico per la regolazione della tensione senza l'intervento dell'utente, misurando continuamente la tensione di rete in ingresso ed eseguendo automaticamente le operazioni di step-up/step-down necessarie per fornire la tensione costante richiesta per il corretto funzionamento. Il circuito di controllo elettronico integrato misura la tensione di ingresso e decide quale debba essere la tensione di uscita stabilizzata confrontandola con un valore campione di riferimento interno e con il carico applicato. Per questo motivo gli stabilizzatori vengono utilizzati per alimentare apparecchiature sensibili alle variazioni di tensione o per risolvere problemi in impianti con forti variazioni di tensione dovute a problemi nella linea di alimentazione.

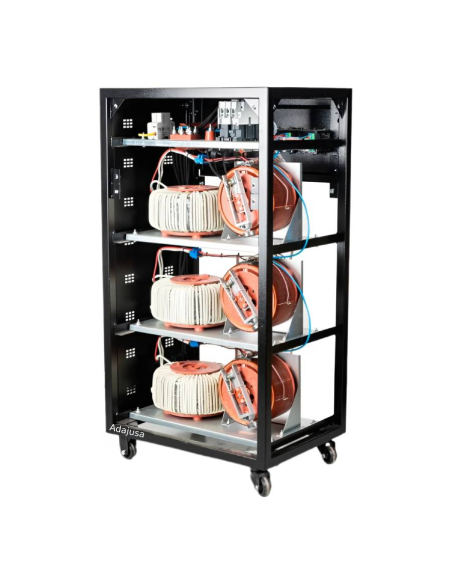

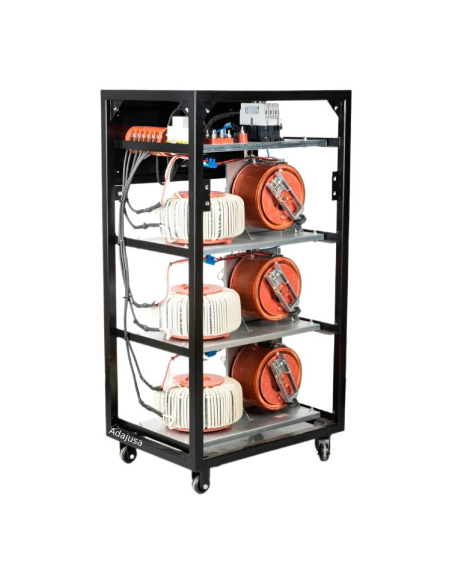

Queste unità sono costituite da un variac, un servomotore che controlla il variac, un display che controlla il motore e un trasformatore step-up. La coppia di avviamento può essere corretta rapidamente, anche con piccolissime variazioni di tensione, grazie al servomotore ad alta corrente continua e al sistema di controllo che può rispondere rapidamente alle variazioni di tensione. Una volta completata la regolazione, il controllore viene diseccitato con l'aiuto del circuito di frenatura elettronico ad alta efficienza.
Incorpora il Bypass manuale per eseguire operazioni di manutenzione o per continuare ad alimentare i carichi in caso di guasto dell'apparecchiatura, non distorce l'onda sinusoidale di uscita. L'interruttore di bypass manuale deve essere collegato solo in caso di guasto dell'apparecchiatura, per ottenere una potenza di uscita non regolata direttamente dalla rete di ingresso; a tal fine, l'altro interruttore deve essere prima scollegato.
Le sue applicazioni principali includono computer, apparecchiature audio/video, sistemi di telecomunicazione, apparecchiature per analisi mediche e cliniche, sistemi di sicurezza e telecamere di sorveglianza, circuiti e schede elettroniche critiche, sistemi di illuminazione, elettrodomestici, automazione domestica, ecc.. Altri settori di applicazione sono l'industria, le telecomunicazioni, le società di fornitura di energia, le applicazioni militari, la borsa e le banche, gli ospedali, i supermercati, i centri commerciali, le istituzioni finanziarie, gli aeroporti, le industrie di locomotive, i treni, le ferrovie, le industrie navali, le linee di produzione e di calcolo automatico, le industrie tessili e della carta, ... e in generale in tutte quelle applicazioni che hanno un carico molto critico da alimentare e che necessitano di una rete di alimentazione stabile, pulita e sicura.Gli stabilizzatori trifase della serie M3 sono adatti alle applicazioni fotovoltaiche, ma è importante tenere presenti le seguenti considerazioni:
- La potenza dell'apparecchiatura deve essere sovradimensionata del 40%, a causa del fatto che la corrente circolerà in due direzioni.
- La tensione deve sempre rientrare nell'intervallo di regolazione indicato nelle specifiche. Sia all'ingresso che al ritorno all'uscita dell'apparecchiatura.
- L'apparecchiatura stabilizza l'ingresso. Grid-Stabiliser-Inverter-Plates, ma non stabilizza il ritorno dell'eccesso di piastre che entra in direzione opposta.
- Nei sistemi trifase, le fasi devono essere bilanciate in termini di consumo.
- Il neutro deve essere pulito, 0V.
Da utilizzare con
la potenza dello stabilizzatore deve essere sovradimensionata di almeno il 40% della capacità del gruppo elettrogeno.
L'apparecchiatura offre le seguenti caratteristiche:
- Protezione dell'utente da tensioni negative
- Protezione dell'utente e del dispositivo da correnti eccessive
- Regolazione indisturbata della tensione a onda sinusoidale pura
- Protezione da sovraccarico a lungo termine e protezione a breve termine
- Bilanciamento della tensione CA ad altissima precisione
- Funzionamento regolare a tutti i carichi, dallo 0% al 100%
- Trasferimento manuale alla modalità bypass non regolato.
- Visualizzazione di tutti i valori rispetto alle probabilità in regime di bypass
- Registrazione dei limiti di tensione di ingresso alla rete e dei valori di corrente di carico
- Statico, non graduale, corregge dinamicamente la tensione di uscita senza che l'utente se ne accorga
- Quando le protezioni sono attivate, il numero di interventi di protezione e il motivo di ciascun parametro devono essere registrati separatamente
- Controllo della regolazione indipendente dalla fase
- Regolazione della tensione di rete entro ±2
- Prestazioni elevate
- Pannello LCD digitale con tensioni di fase in ingresso e in uscita
Caratteristiche tecniche:
- Produttore/Fornitore: Generico-SEV
- Riferimento: M3-120
- Potenza: 120kVA (120000VA - 96000W)
- Corrente di uscita massima (apparente): 138A
- Gamma di tensione di ingresso: 305V-475V
- Frequenza operativa: 47-64Hz
- Protezione d'ingresso: Sovracorrente / Alta e bassa tensione
- Gamma di tensione di uscita: 400 V trifase ± 2%
- Sovraccarico: 200% per 10 secondi
- Velocità di correzione: -90Volt/sec
- Forma d'onda in uscita: onda sinusoidale pura
- Protezione delle uscite: sovracorrente / alta e bassa tensione
- Fattore di potenza: 0,8
- Misurazione e visualizzazione: Ingresso (V) / Uscita (V) / Corrente (A)
- Tempo di funzionamento continuo a pieno carico: 0...105%
- Carico permanente
- Efficienza sotto carico: > 98%
- Temperatura ambiente di funzionamento: -40º ~ +55ºC
- Temperatura di stoccaggio: -25º ~ +60ºC
- Grado di protezione dell'involucro: IP21
- Livello di rumore:
- Dimensioni: 88x 60x 139 cm
- Peso: 480Kg
- Norme: UNE-EN 61558 / UNE-EN 60204
Nota:La potenza in Watt è stata calcolata sulla base di un'installazione con un fattore di potenza pari a 0,8. Per gli impianti con un fattore di potenza inferiore a 0,8, la potenza in Watt sarà sempre inferiore a quella indicata e dovrà essere ricalcolata.
Nota: È importante tenere presente che uno stabilizzatore di tensione non risolve tutti i problemi di sottotensione o sovratensione di una rete elettrica, come ad esempio quelli in presenza di forti squilibri di fase, forte presenza di armoniche, neutro aperto (nei sistemi trifase, tra F e N passano 400V anziché 230V) o installazioni con sezioni di cavo mal dimensionate.
Nota: L'esistenza di un neutro è essenziale per il funzionamento dello stabilizzatore.
Nota: Si consiglia vivamente di installare un interruttore automatico all'uscita per garantire che la richiesta di consumo non superi mai la capacità dell'apparecchiatura.
Per ulteriori informazioni, è possibile scaricare la scheda tecnica facendo clic sulla scheda "Allegati".
Le apparecchiature per uso professionale devono essere installate da personale qualificato in conformità alle norme vigenti nel luogo di installazione.
