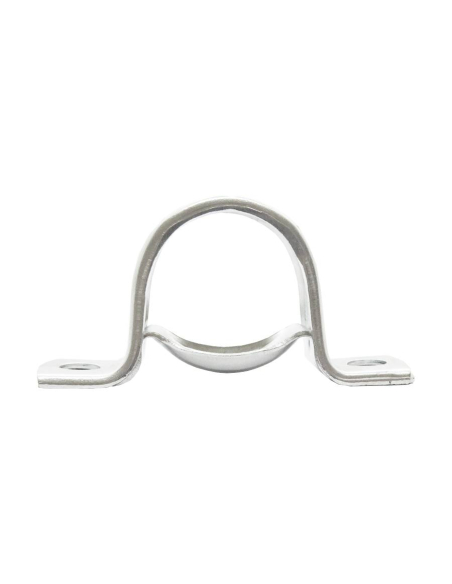

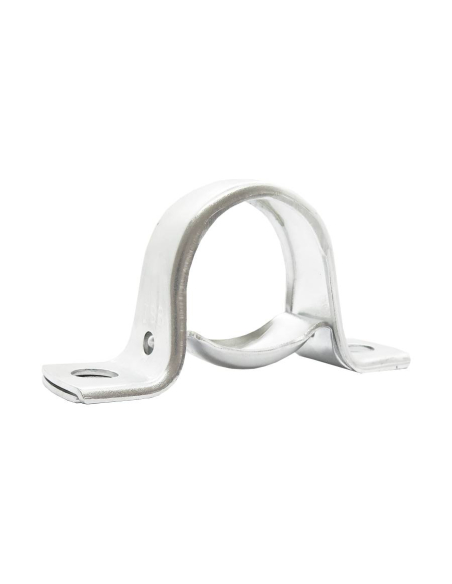

Albero di supporto verticale in lamiera stampata 12-15-17mm serie BPP - ISB

1,43 € IVA inclusa

1,18 € IVA esclusa

Ponte o ritegno, adatto per cuscinetti con diametro dell'albero di 12, 15 e 17 mm. Composto da due parti in lamiera d'acciaio stampata. Supporto autoallineante per l'inserimento di cuscinetti a sfera.

Compatibile con i cuscinetti delle serie SA2 e SB2 del marchio ISB

Riferimento: BPP-12-15-17

Logo-ISB

Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

Non ci sono ancora domande, lascia la prima!


Alloggiamento per ritti autoallineanti, realizzato in due pezzi di lamiera d'acciaio stampata, per cuscinetti con diametro dell'albero di 12, 15 e 17 mm. Supporto a ponte per l'inserimento di cuscinetti a sfere serie SA2 e SB2 del marchio ISB.


Compatibile con i cuscinetti della serie SA2: SA201-2RS (albero da 12 mm), SA202-2RS (albero da 15 mm), SA203-2RS (albero da 17 mm)
Compatibile con i cuscinetti della serie SB2: SB201-2RS (albero da 12 mm), SB202-2RS (albero da 15 mm), SB203-2RS (albero da 17 mm)


Questo tipo di alloggiamento, abbinato a un cuscinetto libero di oscillare nella rispettiva pista di rotolamento, è in grado di compensare qualsiasi disallineamento e di eliminare ogni possibile sollecitazione tra l'albero e l'alloggiamento.

Il campo di applicazione di questo tipo di alloggiamento per cuscinetti è quello delle applicazioni industriali e generali con carichi normali e velocità di rotazione medio-basse.


Gli alloggiamenti in lamiera stampata hanno un'alta velocità di rotazione e un'elevata elasticità. Questi alloggiamenti combinano leggerezza e resistenza meccanica ottimale. In alcuni casi, questo tipo di supporto può essere soggetto a deformazioni quando è sottoposto a carichi elevati, che possono variare a seconda della direzione e del carico. Inoltre, la forma del supporto e lo spessore delle piastre possono influenzare l'entità della deformazione. Il carico ammissibile deve quindi essere tale che la deformazione risultante non comprometta la funzionalità del supporto. Il carico ammissibile è circa 1/3 del valore del carico di base in direzione radiale e 1/3 del carico radiale ammissibile in direzione assiale.


Applicazioni tipiche:

  • Macchine agricole
  • Macchine per il giardinaggio
  • Macchine per il fitness
  • macchine per la lavorazione del legno, macchine per la lavorazione del marmo...
  • Macchine per l'imbottigliamento
  • Linee di produzione


Riferimento: BPP-12-15-17-17-ISB



Dimensioni:

Dimensiones soportes UCP ISB

  • d: 12-15-17 mm
  • h: 22,2 mm
  • a: 86 mm
  • e: 68 mm
  • s: 9,5 mm
  • g: 3,2 mm
  • l: 43,8 mm
  • Dimensione del bullone: M8


NOTA
: La fornitura comprende solo la staffa. Il cuscinetto deve essere acquistato separatamente




Materiale per uso industriale, deve essere installato da personale qualificato in conformità alle normative vigenti nel luogo di installazione.
