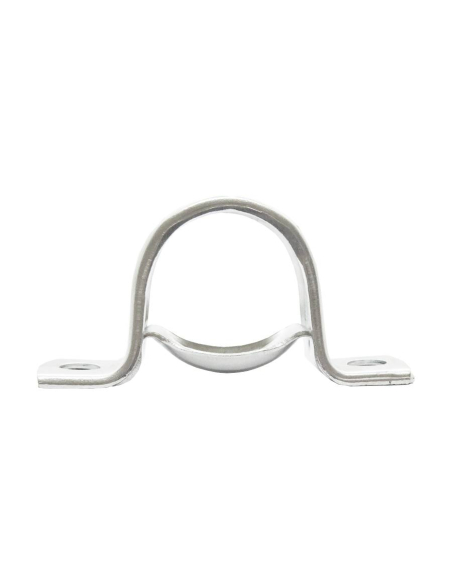

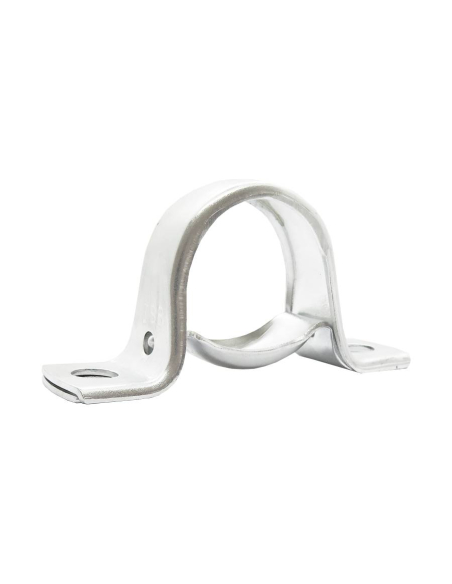

Alloggiamento per ritti autoallineanti, realizzato in due pezzi di lamiera d'acciaio stampata, per cuscinetti con alberi di diametro 20 mm. Supporto a ponte per l'inserimento di cuscinetti a sfere serie SA2 e SB2 del marchio ISB.
Compatibile con i cuscinetti della serie SA2: SA204-2RS (albero da 20 mm)
Compatibile con i cuscinetti della serie SB2: SB204-2RS (albero da 20 mm)
Questo tipo di alloggiamento, abbinato a un cuscinetto libero di oscillare nella rispettiva pista di rotolamento, è in grado di compensare qualsiasi disallineamento e di eliminare ogni possibile sollecitazione tra l'albero e l'alloggiamento.
Il campo di applicazione di questo tipo di alloggiamento per cuscinetti è quello delle applicazioni industriali e generali con carichi normali e velocità di rotazione medio-basse.
Gli alloggiamenti in lamiera stampata hanno un'alta velocità di rotazione e un'elevata elasticità. Questi alloggiamenti combinano leggerezza e resistenza meccanica ottimale. In alcuni casi, questo tipo di supporto può essere soggetto a deformazioni quando è sottoposto a carichi elevati, che possono variare a seconda della direzione e del carico. Inoltre, la forma del supporto e lo spessore delle piastre possono influenzare l'entità della deformazione. Il carico ammissibile deve quindi essere tale che la deformazione risultante non comprometta la funzionalità del supporto. Il carico ammissibile è circa 1/3 del valore del carico di base in direzione radiale e 1/3 del carico radiale ammissibile in direzione assiale.
Applicazioni tipiche:
- Macchine agricole
- Macchine per il giardinaggio
- Macchine per il fitness
- macchine per la lavorazione del legno, macchine per la lavorazione del marmo...
- Macchine per l'imbottigliamento
- Linee di produzione
Riferimento: BPP-20-ISB
Dimensioni:
- d: 20 mm
- h: 25,4 mm
- a: 98 mm
- e: 76 mm
- s: 9,5 mm
- g: 3,2 mm
- l: 50,6 mm
- Dimensione del bullone: M8
NOTA: La fornitura comprende solo la staffa. Il cuscinetto deve essere acquistato separatamente
Materiale per uso industriale, deve essere installato da personale qualificato in conformità alle normative vigenti nel luogo di installazione.
