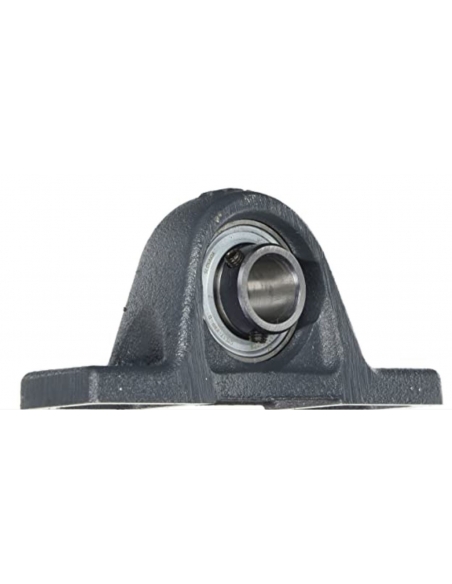

Supporto con cuscinetto albero rasey da 17 mm - INA
Supporto con cuscinetto albero rasey da 17 mm - INA

Supporto con cuscinetto albero rasey da 17 mm - INA

34,33 € IVA inclusa

28,37 € IVA esclusa

Staffa di colata con cuscinetto inserito RASEY per albero diametro 17mm, supporto supporto in ghisa grigia autoallineante con cuscinetto a sfere inserito, con prigionieri nell'anello interno, guarnizione in lamiera dotata di labbro in gomma nitrilica, tipo R.

Produttore: INA - Schaeffler

Riferimento: RASEY17-XL

LOGO-INA

Non ci sono ancora domande, lascia la prima!


Staffa di supporto autoallineante in ghisa grigia con inserto già assemblato, tipo RASEY17-XL, per albero Ø17mm. Staffa di colata grigia con cuscinetto autoallineante con viti prigioniere sull'anello interno.

Il cuscinetto inserito (inserito) di sfere in acciaio. Questi cuscinetti sono scanalati. I suoi anelli esterni hanno una superficie sferica che ha libertà di oscillare sul binario di supporto, questa oscillazione consente l'autoallineamento nell'alloggiamento di supporto e compensa eventuali difetti di allineamento ed elimina, per quanto possibile, le sollecitazioni indesiderate tra l'albero e il supporto. Il cuscinetto è fissato all'albero per mezzo di due viti a brugola esagonali spostate di 120º. Facile montaggio e smontaggio.

La tenuta del cuscinetto è garantita per mezzo di un giunto composto da una rondella in lamiera d'acciaio dotata di un labbro in gomma nitrilica, opturazione tipo "R", il cuscinetto monta un giunto su ciascun lato.

La staffa viene fornita con il cuscinetto già assemblato. La fornitura comprende:

  • Nome del supporto ASE03
  • Nomina cuscinetto GYE17-XL-KRR-B

Dimensioni principali:

Dimensiones rodamientos RASEY

  • d: 17 mm
  • L: 125 mm
  • H2: 57 mm
  • A: 30 mm
  • A1: 18 mm
  • B: 27,4 mm
  • H: 30,2 mm
  • H1:10 millimetri
  • J: 95 mm
  • N: 11 mm
  • N1: 19 mm
  • D: M6
  • S1: 15,9 mm

Per altri riferimenti o modelli consultare.
