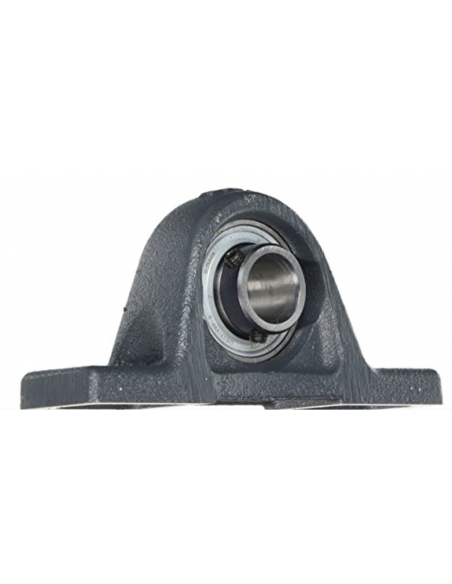

Staffa di supporto autoallineante in ghisa grigia con inserto già assemblato, tipo RASEY40-XL-N, per albero Ø40mm. Supporto in ghisa grigia con cuscinetto autoallineante con grani sull'anello interno.
Il cuscinetto inserito (inserto) di sfere in acciaio. Questi cuscinetti sono scanalati. I suoi anelli esterni hanno una superficie sferica libera di oscillare sulla pista di supporto, questa oscillazione permette l'autoallineamento nella sede del supporto e compensa eventuali disallineamenti ed elimina, per quanto possibile, le sollecitazioni indesiderate tra l'albero e il supporto. Il fissaggio del cuscinetto all'albero avviene per mezzo di due viti a brugola sfasate di 120º. Facilità di montaggio e smontaggio.
La tenuta del cuscinetto è garantita da una guarnizione costituita da una rondella in lamiera d'acciaio dotata di labbro in gomma nitrilica, tenuta di tipo "R", il cuscinetto monta una guarnizione su ogni lato.
Il supporto viene fornito con il cuscinetto già montato. La fornitura comprende:
- Designazione supporto ASE08-N
- Nomina del cuscinetto GYE40-XL-KRR-B
Dimensioni principali:
- d: 40 mm
- L: 179 mm
- H2: 99 mm
- R: 48 mm
- A1: 30 mm
- B: 49,2 mm
- Altezza: 49,2 mm
- H1: 19 mm
- J: 138,25 mm
- N: 14 mm
- N1: 26 mm
- D: Rp 1/8
- S1: 30,2 mm
Per altri riferimenti o modelli consultare.
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
