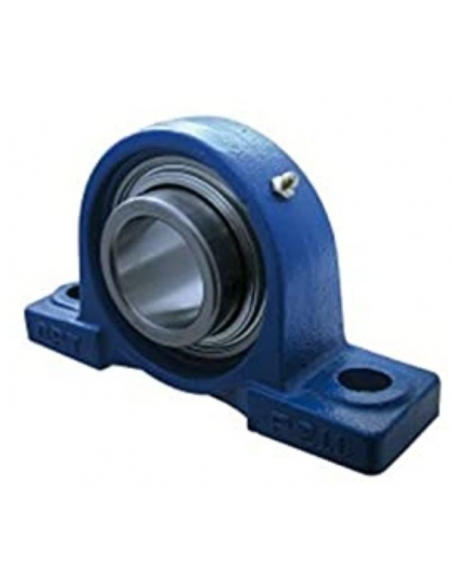

Staffa di supporto autoallineante in ghisa grigia con inserto già assemblato, tipo UCP307, per albero Ø35mm.
Il corpo portante del cuscinetto da colata grigio FG20 protetto contro la corrosione, è passivato e verniciato nel colore RAL 5010. Elevata capacità di carico.
Il cuscinetto inserito (inserito) di sfere in acciaio. Questi cuscinetti sono scanalati. I suoi anelli esterni hanno una superficie sferica che ha libertà di oscillare sul binario di supporto, questa oscillazione consente l'autoallineamento nell'alloggiamento di supporto e compensa eventuali difetti di allineamento ed elimina, per quanto possibile, le sollecitazioni indesiderate tra l'albero e il supporto. Il cuscinetto è fissato all'albero per mezzo di due viti a brugola esagonali spostate di 120º. Facile montaggio e smontaggio.
Il campo di applicazione di questi supporti per cuscinetti sono applicazioni industriali e generali con carichi normali, velocità di rotazione da deboli a medie.
La tenuta del cuscinetto è garantita per mezzo di un giunto composto da una lavamiere in lamiera d'acciaio dotata di un labbro in gomma nitrilica, il cuscinetto monta un giunto su ciascun lato.
I cuscinetti sono adatti per tutte le applicazioni da un intervallo di temperatura compreso tra -20ºC e +110º.
La fornitura comprende (già assemblata):
- Supporto: P307
- Inserto (cuscinetto): UC307
Dimensioni principali:
- d: 35 mm
- L: 210 mm
- A: 56 mm
- A: 56 mm
- J: 160 mm
- H2: 106 mm
- N: 17 mm
Per altri riferimenti o modelli consultare.
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
