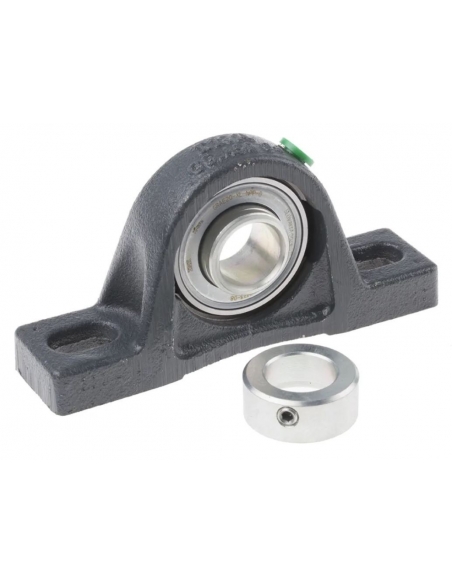

Staffa di supporto autoallineante in ghisa grigia con inserto già assemblato, tipo PASE45-XL, per albero Ø45mm. Supporto in ghisa grigia con cuscinetto autoallineante, con attacco all'albero tramite anello eccentrico e prigioniero.
Il cuscinetto inserito (inserito) di sfere in acciaio. Questi cuscinetti sono scanalati. I suoi anelli esterni hanno una superficie sferica che ha libertà di oscillare sul binario di supporto, questa oscillazione consente l'autoallineamento nell'alloggiamento di supporto e compensa eventuali difetti di allineamento ed elimina, per quanto possibile, le sollecitazioni indesiderate tra l'albero e il supporto. Il cuscinetto è fissato all'albero per mezzo di un anello eccentrico e di prigionieri a brugola esagonale. Facile montaggio e smontaggio.
La tenuta del cuscinetto è garantita per mezzo di un giunto composto da una rondella in lamiera d'acciaio tipo "P", il cuscinetto monta un giunto su ciascun lato.
La staffa viene fornita con il cuscinetto già assemblato. La fornitura comprende:
- Nome del supporto ASE09
- Nomina cuscinetto GRAE45-XL-NPP-B
Dimensioni principali:
- d: 45 millimetri
- L: 192 mm
- H2: 107 mm
- A: 48 mm
- A1: 32 mm
- B1: 43,8 mm
- d3 max: 63 mm
- A: 54 mm
- H1: 21,5 mm
- J: 150 millimetri
- N: 14 mm
- N1: 29 mm
- Q: Rp 1/8
- S1: 32,8 mm
Per altri riferimenti o modelli consultare.
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
