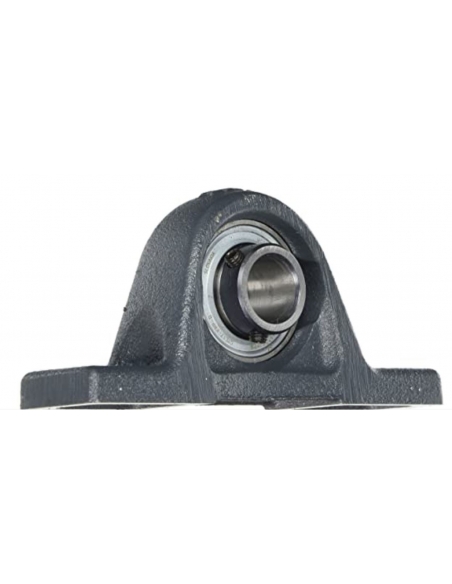

Staffa di supporto autoallineante in ghisa grigia con inserto già assemblato, tipo RASEY55-XL per albero Ø55mm. Staffa di colata grigia con cuscinetto autoallineante con viti prigioniere sull'anello interno.
Il cuscinetto inserito (inserito) di sfere in acciaio. Questi cuscinetti sono scanalati. I suoi anelli esterni hanno una superficie sferica che ha libertà di oscillare sul binario di supporto, questa oscillazione consente l'autoallineamento nell'alloggiamento di supporto e compensa eventuali difetti di allineamento ed elimina, per quanto possibile, le sollecitazioni indesiderate tra l'albero e il supporto. Il cuscinetto è fissato all'albero per mezzo di due viti a brugola esagonali spostate di 120º. Facile montaggio e smontaggio.
La tenuta del cuscinetto è garantita per mezzo di un giunto composto da una rondella in lamiera d'acciaio dotata di un labbro in gomma nitrilica, opturazione tipo "R", il cuscinetto monta un giunto su ciascun lato.
La staffa viene fornita con il cuscinetto già assemblato. La fornitura comprende:
- Nome del supporto ASE11
- Design del cuscinetto GYE55-XL-KRR-B
Dimensioni principali:
- d: 55 mm
- L: 222 mm
- H2: 124,5 mm
- A: 60 mm
- A1: 35 mm
- B: 55,6 mm
- H: 63,5 mm
- H1: 22,5 mm
- J: 176 millimetri
- N: 18 mm
- N1: 30 mm
- Q: Rp 1/8
- S1: 33,4 mm
Per altri riferimenti o modelli consultare.
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
