Supporto con cuscinetto albero 20mm PASE - INA
Supporto con cuscinetto albero 20mm PASE - INA

Supporto con cuscinetto albero 20mm PASE - INA

33,94 € IVA inclusa

28,05 € IVA esclusa

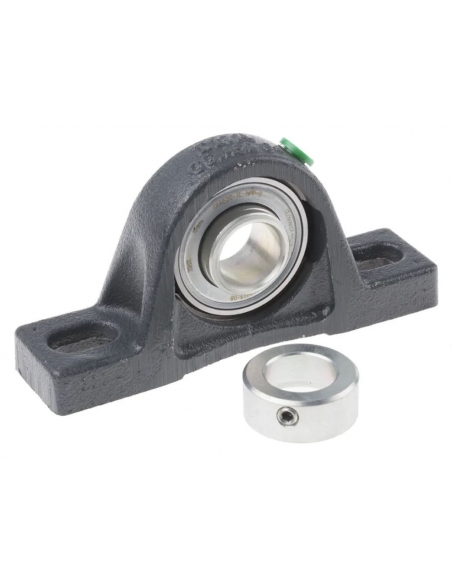

Staffa di colata con cuscinetto inserito PASE per albero diametro 20mm, supporto supporto in ghisa grigia autoallineante con cuscinetto a sfere inserito, fissaggio all'albero tramite anello eccentrico. Guarnizione in lamiera di tipo P.

Produttore: INA - Schaeffler

Riferimento: PASE20-XL-N

LOGO-INA

Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

Non ci sono ancora domande, lascia la prima!


Staffa di supporto autoallineante in ghisa grigia con inserto già assemblato, tipo PASE20-XL-N, per albero Ø20mm. Supporto in ghisa grigia con cuscinetto autoallineante, con attacco all'albero tramite anello eccentrico e prigioniero.

Il cuscinetto inserito (inserito) di sfere in acciaio. Questi cuscinetti sono scanalati. I suoi anelli esterni hanno una superficie sferica che ha libertà di oscillare sul binario di supporto, questa oscillazione consente l'autoallineamento nell'alloggiamento di supporto e compensa eventuali difetti di allineamento ed elimina, per quanto possibile, le sollecitazioni indesiderate tra l'albero e il supporto. Il cuscinetto è fissato all'albero per mezzo di un anello eccentrico e di prigionieri a brugola esagonale. Facile montaggio e smontaggio.

La tenuta del cuscinetto è garantita per mezzo di un giunto composto da una rondella in lamiera d'acciaio tipo "P", il cuscinetto monta un giunto su ciascun lato.

La staffa viene fornita con il cuscinetto già assemblato. La fornitura comprende:

  • Nome supporto ASE04-E-N
  • Nomina del cuscinetto GRAE20-XL-NPP-B

Dimensioni principali:

Dimensiones rodamientos PASE

  • d: 20 millimetri
  • L: 130 mm
  • H2: 64 mm
  • A: 32 mm
  • A1: 16 mm
  • B1: 31 mm
  • d3 max: 33 mm
  • H: 33,3 mm
  • H1: 14,5 mm
  • J: 97 mm
  • N: 11 mm
  • N1: 19 mm
  • Q: Rp 1/8
  • S1: 23,5 mm

Per altri riferimenti o modelli consultare.

Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
