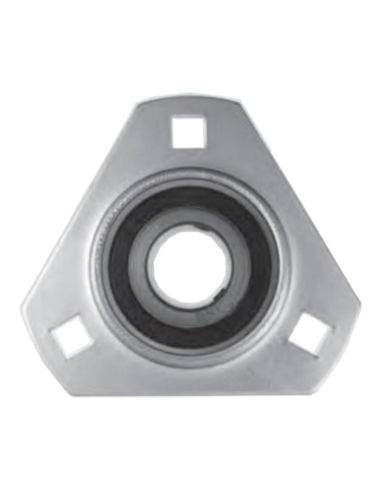

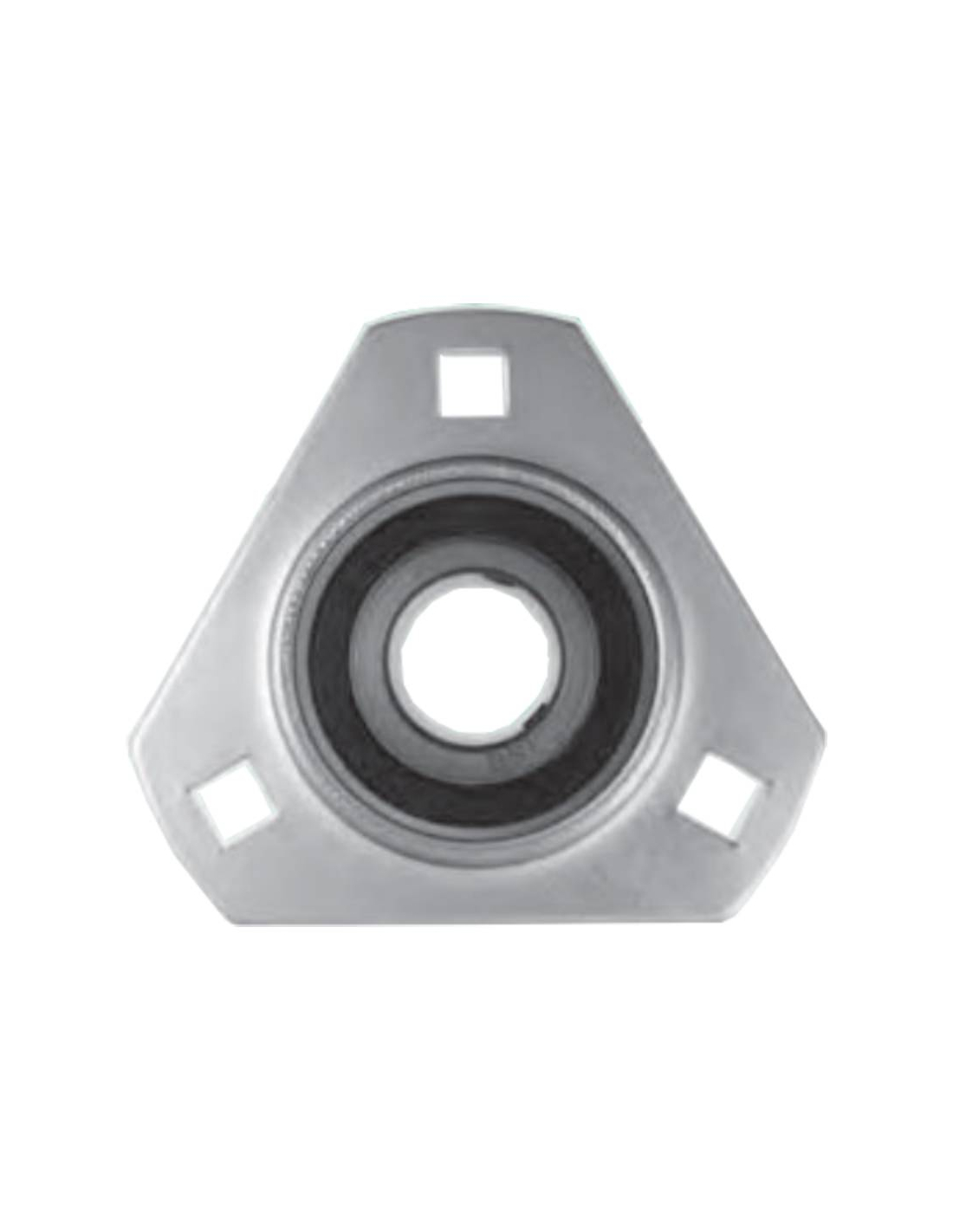

Staffa flangiata triangolare autoallineante composta da due pezzi di lamiera d'acciaio stampata, con cuscinetto ad inserto per albero Ø35 mm. Elevata capacità di carico.
Inserto per cuscinetti a sfere a una corona, collare unilaterale e collare eccentrico, in acciaio e sigillato con due cappucci di gomma (2RS) per la tenuta su entrambi i lati. Questi cuscinetti sono liberi di oscillare nella pista di rotolamento dell'alloggiamento; questa oscillazione consente l'autoallineamento nella sede dell'alloggiamento, compensando eventuali disallineamenti ed eliminando, per quanto possibile, le sollecitazioni indesiderate tra albero e alloggiamento. Il cuscinetto è fissato all'albero mediante un anello eccentrico con due viti a testa esagonale sfalsate di 120°. Facilità di montaggio e smontaggio.
Il campo di applicazione di questi alloggiamenti per cuscinetti è quello delle applicazioni industriali e generali con carichi normali e velocità di rotazione medio-basse.
La tenuta del cuscinetto è assicurata da una guarnizione costituita da una piastra protettiva in acciaio e da una guarnizione in gomma; il cuscinetto è dotato di una guarnizione su ciascun lato. Questo sistema di protezione impedisce la fuoriuscita di grasso e ogni possibile infiltrazione di agenti contaminanti, particolarmente indicato in presenza di agenti esterni molto aggressivi, polvere, liquidi o quando la macchina lavora all'aperto.
Incluso nell'ambito della fornitura:
- Staffa in lamiera stampata: BPFT-35
- Inserto (cuscinetto): SA207-2RS
NOTA: Fornito non assemblato
Dimensioni:
- d: 35 mm
- a: 122 mm
- e: 100 mm
- l: 44,5 mm
- m: 20 mm
- s: 11 mm
- t: 5,2 mm
- Dimensione del bullone: M10
- B1: 38,9 mm
- n: 9,5 mm
- Peso: 0,82 kg
Materiale per uso industriale, deve essere installato da personale qualificato in conformità alle normative vigenti nel luogo di installazione.
