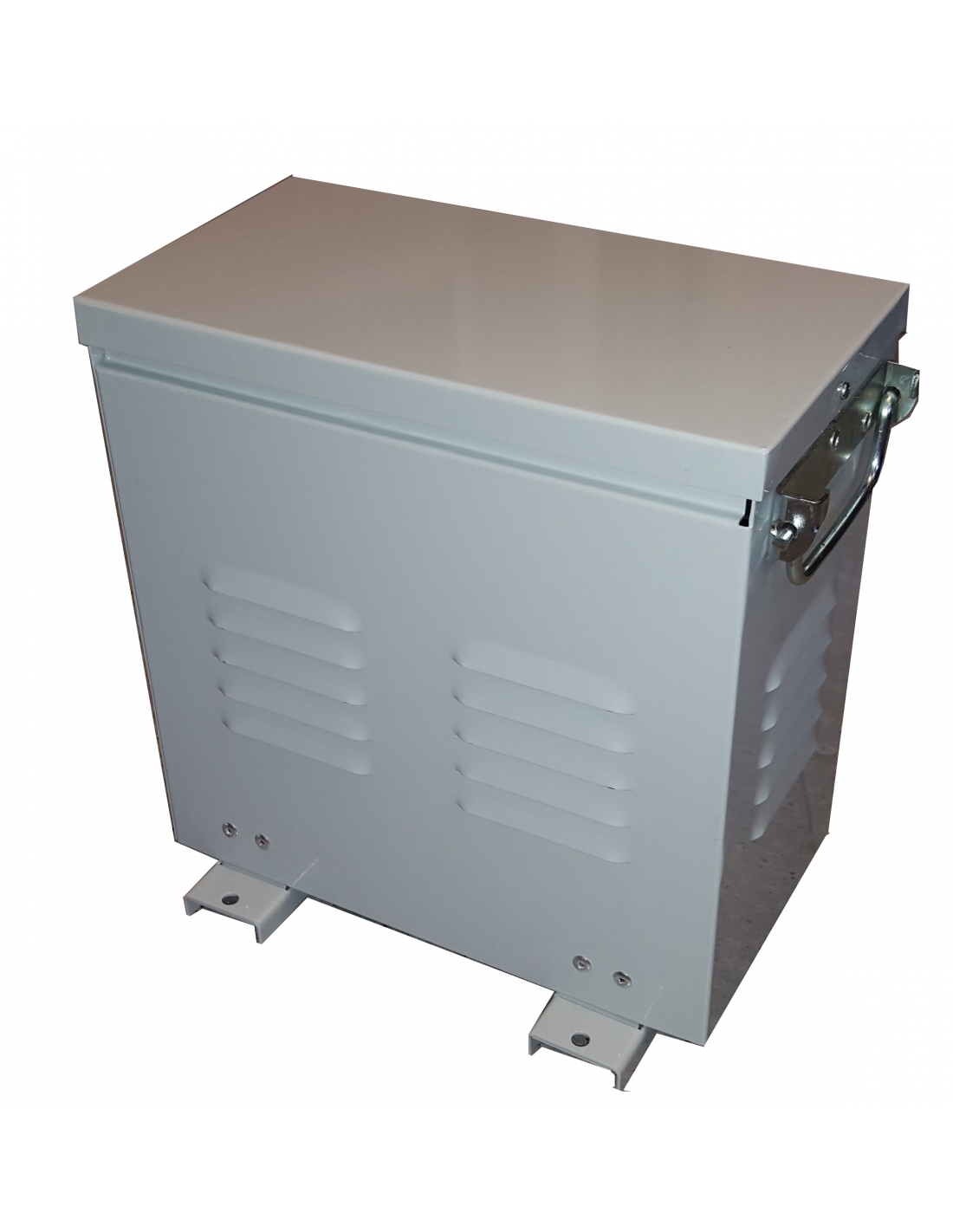

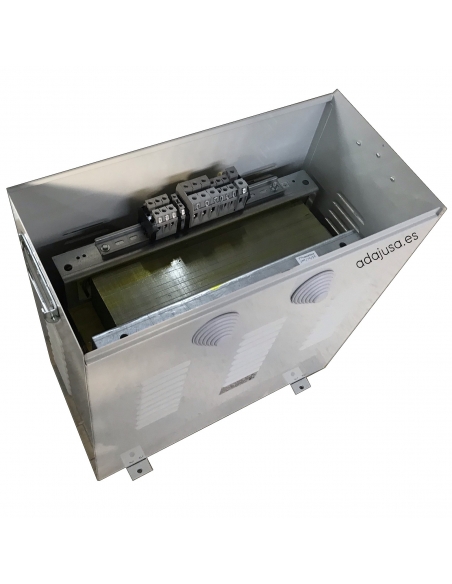

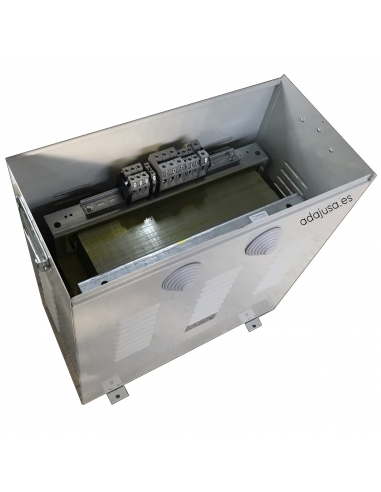

Trasformatore da trifase a monofase 1 KVA 400/230Vac con custodia

Bonjour,

https://adajusa.fr/fr/transformateurs-triphases-monophases/8930-transformateur-triphase-monophase-1-kva-400-230vac-avec-boitier-8435532889304.html

Ce transformateur supporte une charge de 700 W, le fabricant indique qu'il faut dimensionner 20% de la charge maximale à laquelle il doit être soumis, donc il ne doit pas être soumis à une charge supérieure à 560 W. A la sortie du transformateur, il faut installer un élément de coupure conforme au courant maximal qu'il est capable de supporter.
Distribution des phases d'une charge de 50%-25%-25%.

Un transformateur triphasé-monophasé est un dispositif qui prend une entrée triphasée et produit une sortie monophasée. Dans ce type de transformateur, il n'y a pas de décalage d'angle entre le primaire et le secondaire, puisqu'il convertit un système triphasé en un système monophasé.

Quant au type de forme d'onde au secondaire, il dépend de la nature de la charge et de la qualité de conception du transformateur. Dans des conditions idéales et avec une charge purement résistive, la sortie sur le secondaire sera une onde sinusoïdale monophasée, similaire à celle d'une alimentation électrique monophasée conventionnelle. Toutefois, si la charge est inductive ou capacitive, il peut y avoir des distorsions dans la forme d'onde.

En résumé, dans un transformateur triphasé-monophasé, il n'y a pas de décalage angulaire entre le primaire et le secondaire, puisqu'il s'agit d'une conversion de système. La forme d'onde sur le secondaire dépend de la charge et d'autres facteurs, mais dans l'idéal, il s'agit d'une onde sinusoïdale monophasée.


Vérifiez toutefois qu'elle correspond à vos spécifications.

Cordialement
