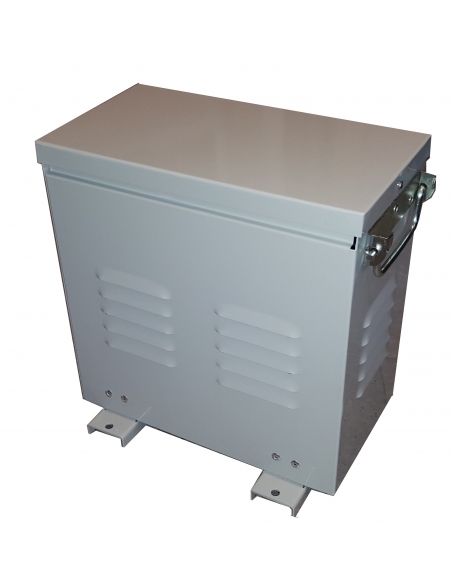

Trasformatore da trifase a monofase 10 KVA 400/230Vac con custodia

Materiale di fabbricazione speciale
1.094,34 € IVA inclusa

897 IVA esclusa

TRTM10

Trasformatore da trifase a monofase da 10kVA con involucro metallico IP23, consente di adattare le linee da trifase a monofase e le tensioni da 400Vac a 230Vac. Garantisce la separazione galvanica.

Questo tipo di trasformatore non è reversibile, cioè non può trasformare una linea monofase in una trifase.

Numero di parte: TRTM10

Esquema_Transformador_trifasico_monofasico

Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

7 domande sul prodotto
Privacy
Spedizioni
Ritorna


Adattatore per trasformatore per linee trifase 400Vac a linee monofase 230Vac, isolamento galvanico, tipo a secco.

Distribuzione di fase di 50%-25%-25% di carico. Sono forniti in una scatola metallica che garantisce un grado di isolamento IP-23, collegamento tramite morsetti. Non incorporano alcun circuito di protezione da sovraccarico.

Realizzati con lamiere magnetiche a bassa perdita e con avvolgimenti di filo di rame, garantiscono elevate prestazioni.

Attenzione: Questo tipo di trasformatori non è reversibile, cioè non può trasformare una linea monofase in una trifase.

Caratteristiche tecniche:

  • Produttore/Fornitore: Sevein
  • Numero di parte: TRTM10
  • Tensione primaria: Trifase 400Vac.
  • Tensione secondaria: monofase 230Vac.
  • Potenza: 10KVA.
  • Frequenza: 50/60Hz.
  • Avvolgimenti: classe termica N 200ºC.
  • Tensione di prova: 5KV tra gli avvolgimenti e 3KV tra gli avvolgimenti e la terra.
  • Isolamento: Classe termica F 155ºC e H 180ºC.
  • Protezione: IP-23 (involucro metallico).
  • Temperatura ambiente: TA=25ºC.
  • Raffreddamento: ANAN (aria naturale).
  • Certificazione: UNE-EN 61558, UNE-EN 60076.

Dimensiones_transformador_trifasico_monofasico

Il trasformatore viene fornito senza alcun tipo di protezione da sovraccarico; è obbligatorio installarle per evitare di sovraccaricare il trasformatore. La potenza e la corrente indicate sono apparenti, la corrente attiva fornita dal trasformatore dipende dal fattore di potenza del carico collegato.
Apparecchiature per uso professionale, da installare in conformità alle norme vigenti nel luogo di installazione.

Domande

Domanda
können Sie mir bitte den Schaltplan zu diesem Produkt zusenden.
Risposta

Sehr geehrter Kunde,

vielen Dank für Ihre Anfrage.

Bezüglich des Transformators Drehstrom auf Einphasenstrom, 10 kVA, 400/230 V, mit Schutzgehäuse, teilen wir Ihnen mit, dass alle verfügbaren Informationen direkt auf unserer Webseite veröffentlicht sind.

Der Schaltplan (elektrisches Anschlussdiagramm) ist in der Produktbeschreibung enthalten, sofern vom Hersteller bereitgestellt. Falls Sie eine bestimmte Anschlussfrage haben, helfen wir Ihnen gerne weiter.

⚠️ Wichtiger Hinweis:
Alle unsere Produkte sind für den professionellen Einsatz bestimmt und dürfen nur von qualifiziertem Fachpersonal installiert werden. Bitte stellen Sie sicher, dass der Transformator zu Ihrer Anwendung passt, bevor Sie eine Bestellung aufgeben.

Mit freundlichen Grüßen
Adajusa
https://adajusa.de

Norbert su 14/07/2025 08:16:18
Domanda
I would like to know about the grounding of this transformer.
How can I connect the ground of my equipment to the secondary coil.
Risposta

Dear customer,

Thank you for your message.

The transformer you refer to is a three-phase to single-phase transformer (10 kVA, 400 V to 230 V), enclosed in a metal protective box. The secondary side (230 V) does not include an integrated neutral-to-earth connection, which means that the grounding arrangement must be completed externally according to the installation's requirements.

If your equipment requires grounding, you can do the following:

  • Connect the protective earth (PE) wire of your equipment directly to the ground terminal (usually marked) inside the transformer enclosure.

  • If a TN or TT system is needed, you may need to create a local earth reference by connecting the negative or midpoint of the secondary (depending on wiring) to ground — this must always be performed and validated by a qualified electrician in accordance with local regulations.

⚠️ All electrical equipment must be installed by qualified personnel. The final grounding configuration must be designed according to your installation's electrical code and safety requirements.

Please feel free to contact us if you need further assistance.

Best regards,
ADAJUSA
adajusa.com

Asyraff Zulkifli su 09/05/2025 11:22:10
Domanda
Bonjour, j'essaie de créer un nouveau système de production électrique.
Pour le modèle
- "Transformateur triphasé-monophasé 10 KVA 400/230Vac avec carcasse"
Les 10KVA et le maximum au primaire ? Où c'est le maximum que le secondaire peut donné avant de se détruire ?
Risposta

Bonjour,

Ce transformateur permet de passer d'une tension triphasée de 400V à une tension monophasée de 230V, pour alimenter une charge en sortie de maximum 10kVA.


Salutations

ADAJUSA

Jason su 30/01/2025 21:38:04
Domanda
Wie verhält sich die Spannung im Sekundärkreis, wenn im Primärkreis eine Phase ausfällt ?
Risposta

Guten Morgen,

Die Kurzschlussspannung entspricht nicht den Erwartungen der Platine. Der Transformator ist so ausgelegt, dass die drei Phasen am Eingang eintreten


Grüße

ADAJUSA

Ralf Otto su 21/06/2024 12:33:08
Domanda
Este convertidor utiliza en la misma proporcion las tres fases ?
Risposta
Buenos días,

Como puede apreciar en la ficha técnica del producto, el reparto de de fases de 50%-25%-25% de carga.

https://adajusa.es/es/transformadores-trifasicos-monofasicos/8938-transformador-trifasico-a-monofasico-10-kva-400230vac-con-caja-8435532889380.html


Un saludo

ADAJUSA
jose luis minguez arellano su 19/12/2023 09:55:04
Domanda
Bonjour,
J'ai dans ma maison un tableau électrique triphasé 3x380V+N d'une puissance de 9kVA. Je souhaiterais utiliser votre transformateur afin d'être sûre que ma consommation est bien équilibrée (mon idée et de brancher le transformateur directement au disjoncteur principal en triphasé, puis du transformateur arriver sur mon tableau électrique en mono-phasé).

Pourriez-vous s'il vous plaît me communiquer un schéma de câblage de protection (avec les dispositifs assurant la protection de ce transformateur)?

Je vous remercie beaucoup pour votre aide et reste à votre disposition pour toute question.

Très cordialement,
Abdellah Lahouaoui
Risposta
Bonjour.

Un transformateur triphasé-monophasé de 10 KVA supporte une charge de 7 KW, sur la base de ces données et comme la sortie est monophasée à 230 Vac, on peut calculer le courant maximum qu'il peut supporter. Un élément de coupure doit être installé à la sortie en fonction de ce courant afin qu'en cas de dépassement, cet élément se déclenche et protège le transformateur contre les surcharges.

Les produits que nous fournissons sont destinés aux professionnels, nous n'envoyons pas de schémas d'installation de ces équipements. En cas de doute, contactez un service professionnel dans votre région. Toutefois, veuillez vérifier qu'il répond à vos spécifications.

Cordialement
Abdellah su 31/10/2023 15:29:00
Domanda
Boa noite, este transformador 3 fases para mono, os hz de saída são 50hz? Obrigado
Risposta

Bom Dia,

O transformador é válido para 50/60Hz.
Este equipamento apenas transforma tensões, mas mantém a mesma frequência na entrada e na saída

Uma saudação

ADAJUSA

Rui Duarte su 11/12/2022 00:40:26
