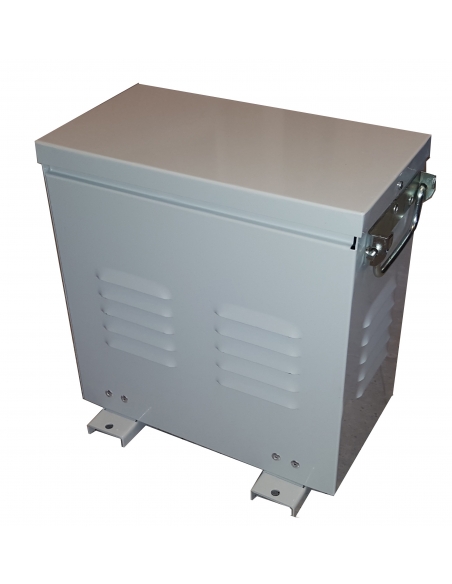

Trasformatore trifase 6,3 KVA 400/230+N con custodia IP23

Materiale di fabbricazione speciale
560,19 € IVA inclusa

462,97 € IVA esclusa

Trasformatore trifase da 6,3kVA con custodia metallica che consente l'adattamento della tensione tra linea e ricevitore in sistemi trifase, da 400Vac a 230Vac (genera il neutro), configurazione a stella degli avvolgimenti di ingresso e uscita, neutro accessibile nel secondario. Montato in un involucro metallico con grado di protezione IP-23.

Riferimento: TRT1-6,3

Esquema trasformador trifasico con pantalla 400-230

Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

1 domanda sul prodotto
Privacy
Spedizioni
Ritorna


Trasformatore trifase per cambio di tensione, isolamento galvanico di circuiti o macchinari, di tipo a secco. Avvolgimenti di ingresso e uscita collegati a stella e neutro accessibile nell'avvolgimento secondario.

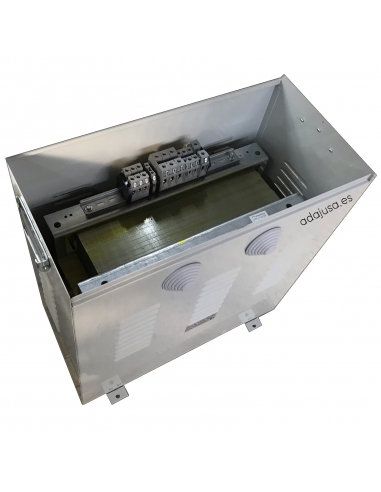

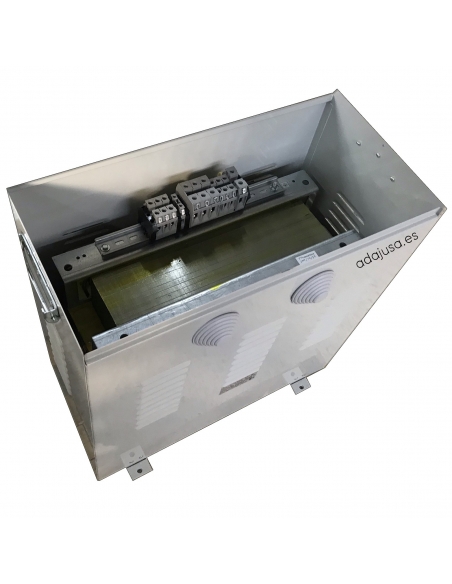

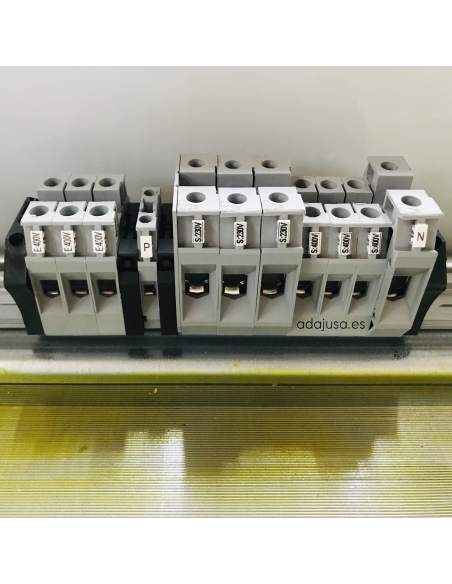

Sono forniti in un involucro metallico con grado di isolamento IP-23, con collegamento tramite morsetti. Non incorporano alcun circuito di protezione da sovraccarico.

Realizzati con lamiere magnetiche a bassa perdita che garantiscono elevate prestazioni.

Caratteristiche tecniche:

  • Riferimento: TRT1-6,3
  • Avvolgimenti: classe termica N 200ºC.
  • Tensione primaria: 400Vac.
  • Tensione secondaria: 230 Vca.
  • Potenza: 6,3KVA.
  • Corrente apparente:
    • 400Vac: 9A
    • 230Vac: 15,8A
  • Frequenza: 50/60Hz.
  • Connessione: Yyn0.
  • Tensione di prova: 3KV tra gli avvolgimenti e la terra.
  • Isolamento: Classe termica F 155ºC e H 180ºC.
  • Protezione: IP-23 (involucro metallico).
  • Temperatura ambiente: TA=25ºC.
  • Raffreddamento: ANAN (aria naturale).
  • Certificazione: UNE-EN 61558, UNE-EN 60076.

Dimensiones de transformadores trifásicos

Il trasformatore viene fornito senza alcun tipo di protezione da sovraccarico; è obbligatorio installarle per evitare di sovraccaricare il trasformatore. La potenza e la corrente indicate sono apparenti, la corrente attiva fornita dal trasformatore dipende dal fattore di potenza del carico collegato.
Apparecchiature per uso professionale, da installare in conformità alle norme vigenti nel luogo di installazione.

Domande

Domanda
Buongiorno, siamo alla ricerca di un trasformatore trifase per rendere compatibile allo standard elettrico europeo 400VAC un chiller in nostro possesso modello SMC cod. HRS 090-WF-20 di cui vorrei farvi verificare le specifiche per conferma fattibilità tecnica. Ci occorrono 2 pcs. del trasformatore in oggetto asap in versione inscatolata con scocca di protezione (installazione del trasformatore in area produttiva vicino al chiller in questione). Credo il prodotto corretto sia "TRASFORMATORE TRIFASE 6 KVA 400/230+N CON SCATOLA IP23" ma vorrei avere vostra conferma della sua correttezza per la nostra applicazione prima di acquistare. Vogliate per favore contattarmi per condivisione specifiche dell'applicazione. Grazie mille e cordiali saluti ______ Francesco Maja Head of Additive Manufacturing Engineering & Production M: +41 76 386 79 41 francesco.maja@georgfischer.com GF Machining Solutions SA TU Advanced Manufacturing Via Zandone 5 6616, Losone (TI) Switzerland
Risposta

Buon pomeriggio,

Il trasformatore scelto è per reti trifase, permette di convertire una tensione di ingresso trifase 400Vac in trifase 230Vac+N. e può supportare carichi di 4kW. Tenere conto che il calcolo della potenza di un trasformatore deve essere fatto sovradimensionando del 20% per un corretto funzionamento e per evitare problemi e guasti dovuti al sovraccarico.

Verificare che sia il prodotto adatto alla propria applicazione e soprattutto che la potenza del trasformatore scelto sia adeguata.

Saluti

ADAJUSA

Francesco Maja sopra 23/01/2023 12:33:33
