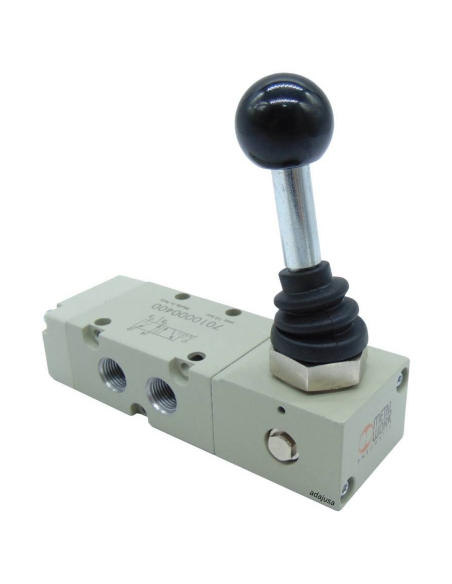

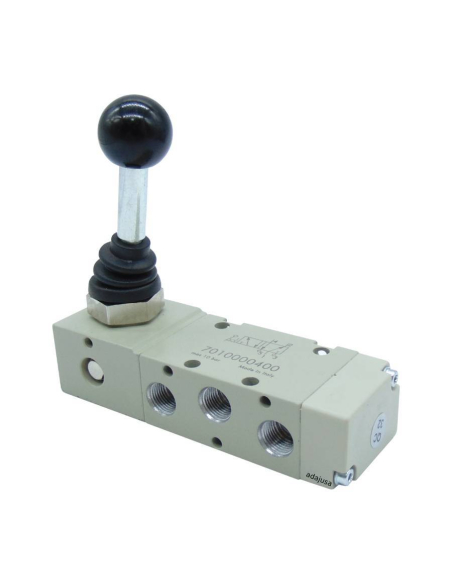

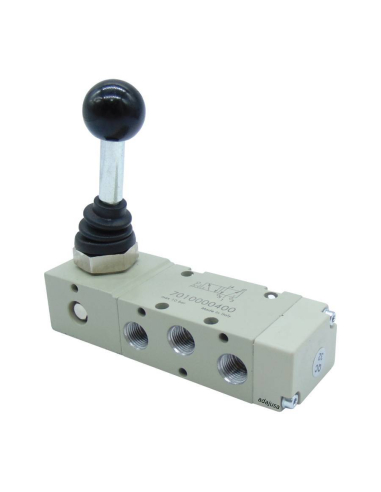

Valvola a leva manuale 1/8 5/3 centri leva a molla di ritorno di fuga 90 gradi - Metal Work

Valvola di 1/8 azionata manualmente da leva di 3 posizioni, centri di scarico, ritorno a molla, la valvola si attiva quando la leva viene azionata e ritorna in posizione di riposo quando la leva smette di essere attivata, per il controllo di cilindri a doppio effetto, la valvola ha 3 posizioni, in una di esse il cilindro avanza, nell'impianto, il cilindro si arresta ma mantiene la pressione (forza) non lasciando fuoriuscire l'aria presente nelle sue uscite, e nell'altra posizione il cilindro viene raccolto.

Può anche essere usato come valvola a gradino o taglio e per uso generale

Indicazioni:

• Produttore: Metal Work.
• Riferimento: MAV 26 LES OC.
• Codice: 7010000900.
• Fluido: aria pressurizzata o sottovuoto, con o senza lubrificazione.
• Corpo valvola: alluminio.
• Materiale scorrevole: alluminio nichelato.
• Giunti: NBR.
• numero di tracce: 5.
• Dimensioni: 1/8".
• Posizioni: 3 centri in fuga, ritorno entro la primavera.
• Controllo: a leva.
• Pressione di esercizio: Vuoto÷10 bar.
• Temperatura: -10÷60ºC.
• Diametro nominale: 5mm.
• Portata a 6bar ΔP 0.5bar: 400 Nl/min.
• Portata a 6bar ΔP 1bar: 550 Nl/min.
• Installazione: in qualsiasi posizione.

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"
