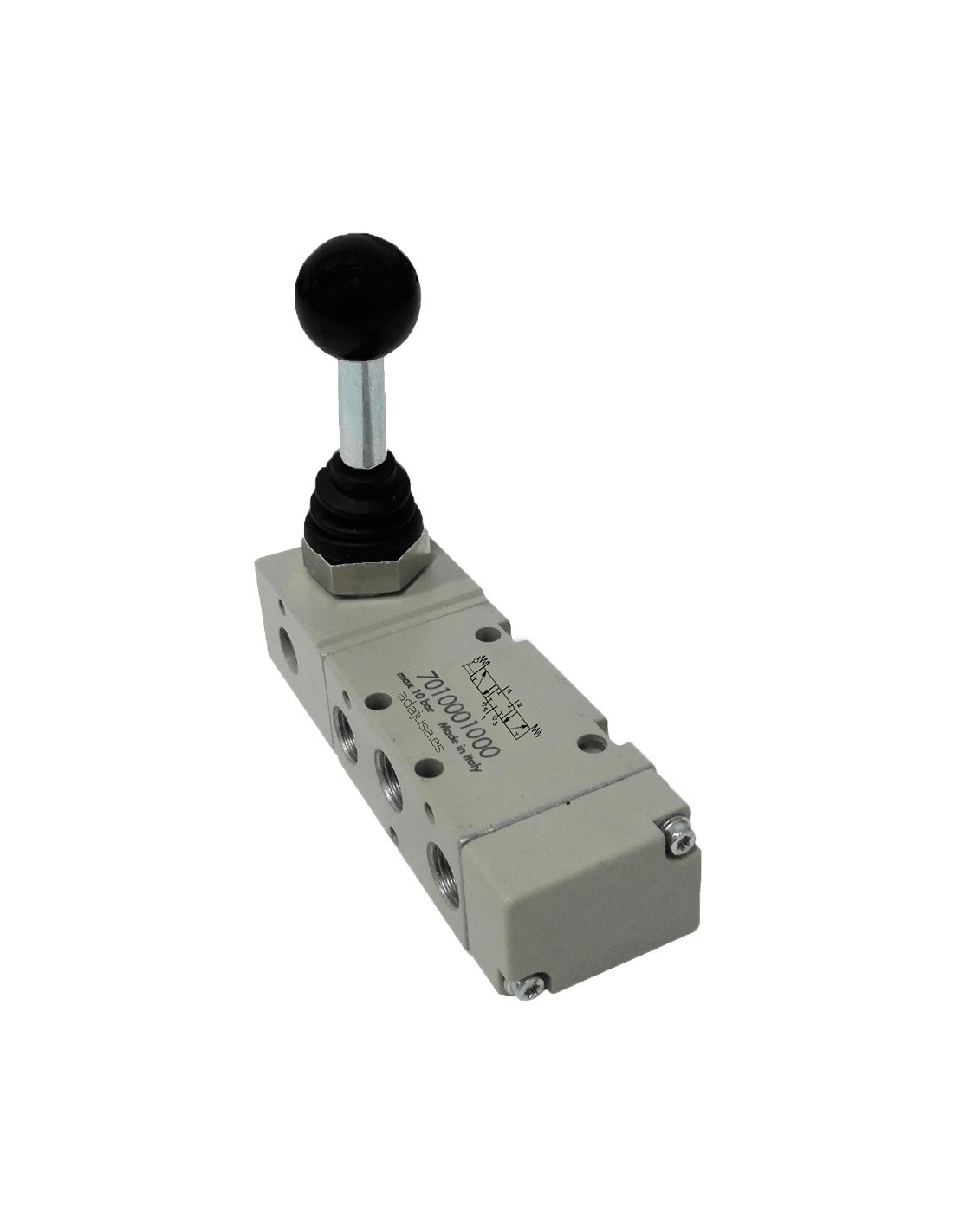

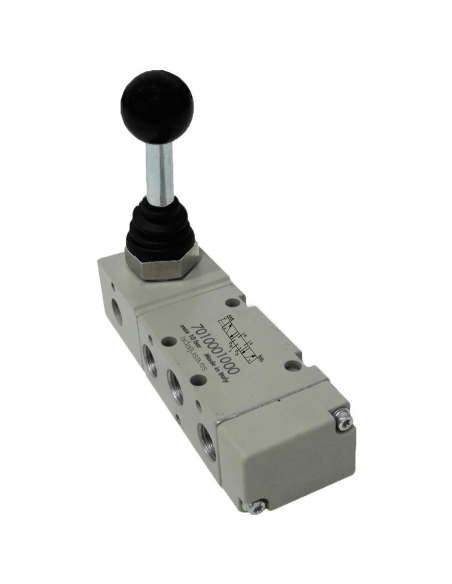

Valvola a leva manuale 1/2 5/3 postazioni fisse centri chiusi - MetalWork

Valvola di 1/2 azionata manualmente da leva di 3 posizioni, centri chiusi, 3 posizioni fisse, la valvola cambia posizione quando la leva viene attivata e rimane in essa fino a quando non cambia posizione, per il controllo di cilindri a doppio effetto, la valvola ha 3 posizioni, in una di esse il cilindro avanza, nel centrale, il cilindro si ferma ma mantiene la pressione (forza) non lasciando fuoriuscire l'aria presente nelle sue uscite, e nell'altra posizione il cilindro viene raccolto.

Indicazioni:

• Produttore: Metal Work.
• Riferimento: MAV 46 LEO CC
• Codice: 7030000500.
• Fluido: aria pressurizzata o sottovuoto, con o senza lubrificazione.
• Corpo valvola: alluminio.
• Materiale scorrevole: alluminio nichelato.
• Giunti: NBR.
• numero di tracce: 5.
• Dimensioni: 1/2".
• Posizioni: 3 centri chiusi.
• Controllo: a leva.
• Pressione di esercizio: Vuoto÷10 bar.
• Temperatura: -10÷60ºC.
• Diametro nominale: 15
• Conduttanza C (Nl/min · bar): 971.43
• Rapporto critico b (bar/bar): 0,43
• Portata a 6bar ΔP 0.5bar: 3200Nl/min.
• Portata a 6bar ΔP 1bar: 4600 Nl/min.
• Installazione: in qualsiasi posizione.

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"
