Valvola 1/2 4 vie 2-posizione leva rotativa Taglia 3 - Mindman

51,75 € IVA inclusa

42,42 € IVA esclusa

MVHC4024H15A

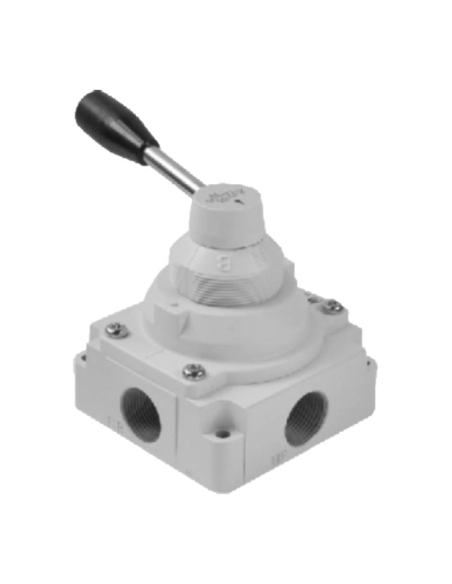

Valvola di azionamento manuale 1/2 tramite leva rotante. 4 vie 2 posizioni, corpo in metallo. Per il controllo di cilindri mono e doppio effetto.

Riferimento: 281MVHC4024H15A


https://rodavigo.net/datos/logos-marcas-png/th_mindman.pngImmagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

1 domanda sul prodotto
Privacy
Spedizioni
Ritorna

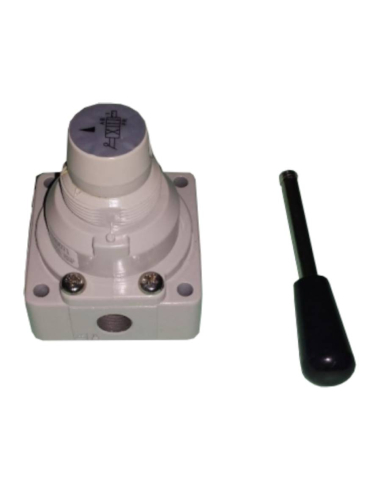

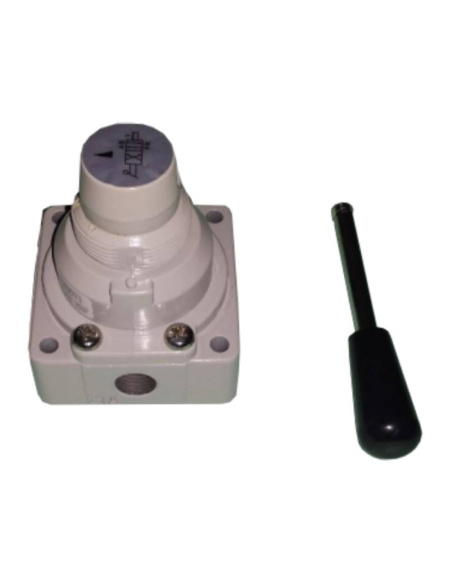

Valvola di 1/2 azionamento manuale tramite leva rotante di 2 posizioni fisse, 4 vie 2 posizioni che permettono di controllare cilindri di singolo e doppio effetto. In una posizione viene raccolto il cilindro, in un'altra posizione il cilindro avanza. può essere utilizzato anche come valvola di passaggio o cut-off del circuito pneumatico.

Fissaggio mediante viti passanti o montaggio a transpanello con fissaggio tramite dado anteriore. Accessori di montaggio non inclusi nella fornitura.

Caratteristiche tecniche:

  • Produttore: Mindman.
  • Riferimento: MVHC-402-4H-15A.
  • Configurazione: 4 vie 2 posizioni fisse.
  • Tipo di filettatura: G 1/2".
  • Superficie effettiva: 64mm².
  • Tipo di fluido: aria pressurizzata, con o senza lubrificazione.
  • Pressione di esercizio: da 0 a 10 Kgr.
  • Temperatura di funzionamento: da -5º a +60º (senza condensa).
  • Fissaggio a vite: 4 trapani da Ø7mm.
  • Fissaggio dado: dado M50x1.5mm (non incluso).
  • Materiale corpo valvola: Metallo.
  • Peso: 1250 g.

Dimensiones válvula rotatoria mindman 2 posiciones MVHC

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"

Domande

Domanda
Cuál sería la perdida de carga de la válvula?
Risposta
Estimado cliente,

La pérdida de carga en una válvula está relacionada con la diferencia de presión entre la entrada y la salida, así como con el flujo que pasa a través de ella. Sin embargo, sin conocer la presión y el caudal específicos, no podemos proporcionar un valor numérico exacto.

En general, las válvulas con una mayor área efectiva tienden a tener una menor pérdida de carga, ya que permiten un mayor flujo de fluido. Con una superficie efectiva de 64 mm², podemos esperar una pérdida de carga relativamente baja en comparación con válvulas de áreas más pequeñas.

Para obtener una estimación más precisa de la pérdida de carga, te recomendaría consultar con un tecnico instalador

Un saludo
Adajusa
Dennis Herrera Velasquez su 02/06/2023 08:31:24
