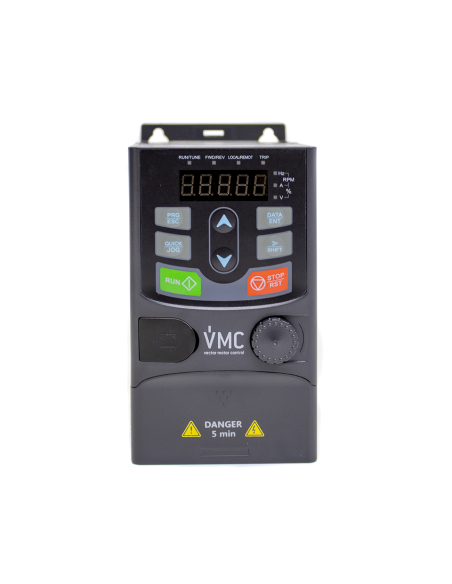

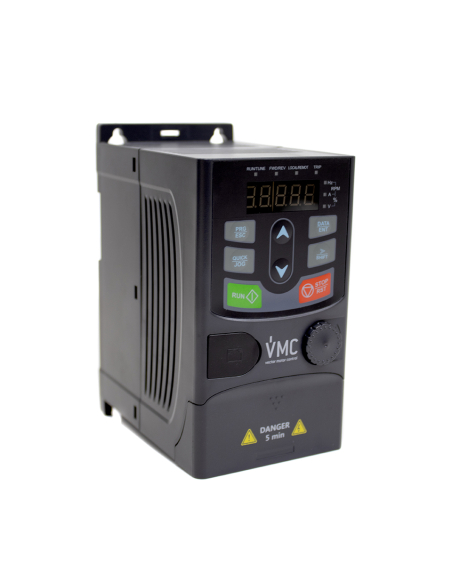

Convertitore di frequenza monofase 0,4kW vettoriale Serie VDc

Convertitore di frequenza monofase 230V 0,4kW (0,5CV), uscita trifase 230V, controllo vettoriale, con pannello di programmazione integrato e non rimovibile. Questo modello di convertitore di frequenza non incorpora il filtro RFI.

I convertitori di frequenza monofase (inverter) consentono di controllare e variare la velocità di motori trifase standard a partire da una rete monofase.

Il pannello frontale incorpora tutti i comandi necessari per il controllo del motore e un potenziometro per la regolazione della velocità. Questo modello di inverter può essere controllato dal potenziometro e da pulsanti esterni.

La serie di inverter VDc Compact è caratterizzata dalle seguenti caratteristiche:

• Dimensioni ottimizzate e ridotte
• Controllo del motore asincrono
• Coppia costante 150%, sovraccarico per 1 minuto
• Coppia di avviamento 150%, 0,5Hz
• Potenziometro integrato
• La funzione STO impedisce al motore di avviarsi inaspettatamente
• Funzione PID
• Pompaggio e ventilazione: funzione sleep/wake-up con funzione boost integrata
• Fino a 15 pressioni preselezionabili
• Unità di frenatura standard integrata
• Ventola di raffreddamento rimovibile per una facile manutenzione
• Montaggio su guida DIN o a pannello
• Installazione affiancata
• Software di comunicazione gratuito
• Filtro RFI non incluso

Specifiche tecniche:

• Produttore: VMC
• Numero di parte: VDC-0004-1
• Potenza massima del motore: 0,4kW (0,5CV)
• Monofase Tensione di ingresso: 200 - 240Vac
• Fluttuazione di tensione consentita: -15% - +10%
• Frequenza di ingresso: 50/60Hz ± 5% (47 - 63Hz)
• Corrente di ingresso nominale: 6,5A
• Tensione di uscita: 0 - tensione di ingresso
• Frequenza di uscita: 0 - 400Hz
• Corrente di uscita nominale: 2,5A

Caratteristiche di controllo:

• Modalità di controllo: V/F (SVPWM) e controllo vettoriale sensorless (SVC)
• Motore: Motore asincrono
• Rapporto di velocità regolabile: motore asincrono 1:100 (SVC)
• Precisione del controllo della velocità: +0,2% (SVC)
• Fluttuazione della velocità: +0,3% (SVC)
• Risposta di coppia
• Precisione controllo coppia: 10% (SVC)
• Coppia di spunto: 0,5Hz / 150% (SVC)
• Capacità di sovraccarico: 150% della corrente nominale 1 minuto / 180% della corrente nominale 10 secondi / 200% della corrente nominale 1 secondo
• semplice Metodo di impostazione della frequenza: impostazione digitale, impostazione analogica, impostazione della frequenza degli impulsi, impostazione del funzionamento a velocità multipla, impostazione PLC, impostazione PID, impostazione della comunicazione MODBUS commuta tra la combinazione impostata e il canale impostato
• Autotuning della tensione: mantiene automaticamente una tensione stabile in caso di disturbi transitori della tensione di rete
• Protezione dai guasti: sovracorrente, sovratensione, sottotensione, surriscaldamento, perdita di fase e sovraccarico, ecc
• Avvio dopo l'inseguimento della velocità: avvio graduale per il motore in funzione

Caratteristiche degli ingressi/uscite:

• Ingresso analogico: 1 (Al2) 0-10V / 0-20mA e 1 (Al3) -10-10V
• Uscita analogica: 2 (AO1, AO2) 0-10V/0-20mA (l'uscita AO2 è disponibile solo con VDc >2,2kW)
• Ingresso digitale: 4 ingressi comuni, frequenza massima 1kHz; 1 ingresso ad alta velocità, frequenza massima 50kHz
• Uscita digitale: 1 uscita terminale Y1; 2 uscite a relè programmabili
• Uscita a relè: 2 uscite a relè programmabili (solo un'uscita a relè per VDc

Altre caratteristiche:

• Montaggio a parete e su guida DIN
• Unità di frenatura incorporata standard
• EMCFiltro: Filtro esterno opzionale Cat. C2 IEC61800-3, Cat. C3 1EC61800-3
• Comunicazione Modbus RTU
• Temperatura di funzionamento: da -10ºC a +50ºC
• Raffreddamento: Raffreddamento a ventola
• Livello STO: SIL2 / SIL3, ISO 13849, EN 61508
• Grado di protezione: IP20
• Peso: 0,9 kg

NOTA: Per la protezione della linea di alimentazione è necessario installare un interruttore automatico all'ingresso, oppure è possibile installare fusibili a lenta combustione. Consultare il manuale di istruzioni per conoscere le dimensioni dell'interruttore automatico o del fusibile adatto a ciascun modello di inverter.

Per ulteriori informazioni, è possibile scaricare la scheda tecnica facendo clic sulla scheda "Allegati". Materiale per uso professionale, deve essere installato da personale qualificato in conformità alle normative vigenti nel luogo di installazione.
