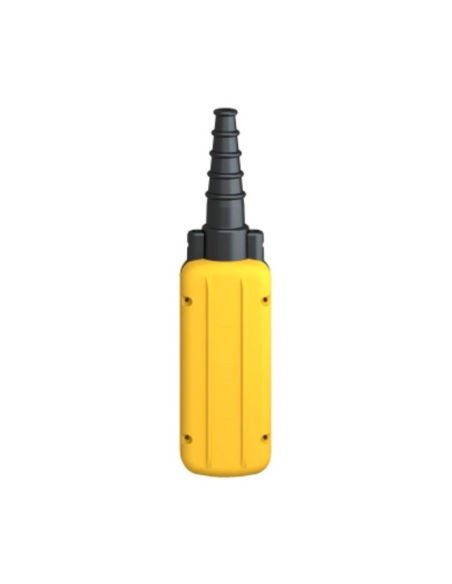

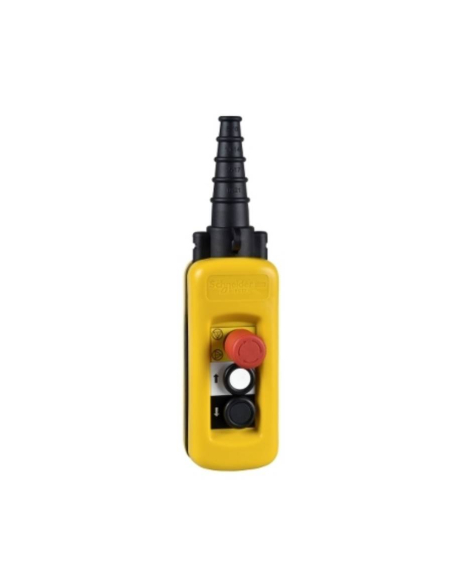

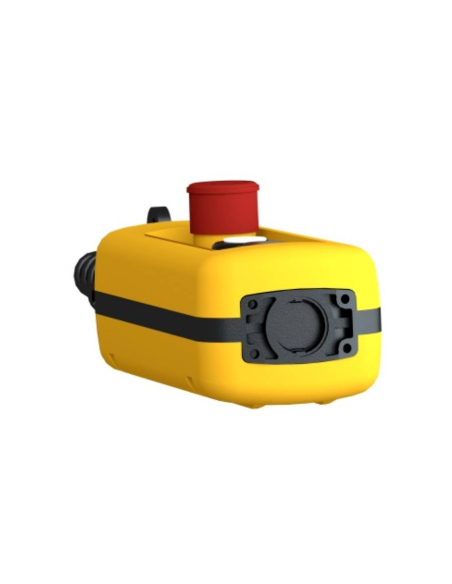

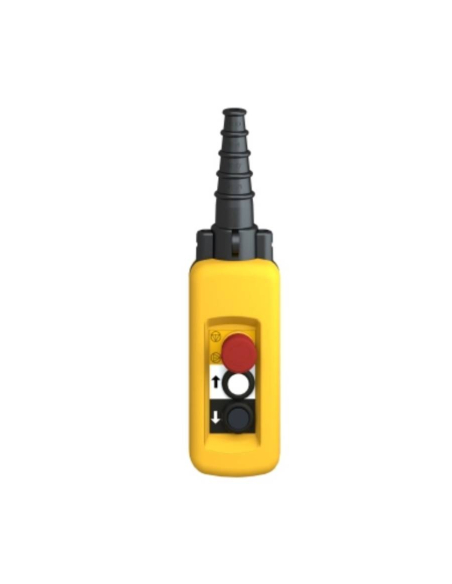

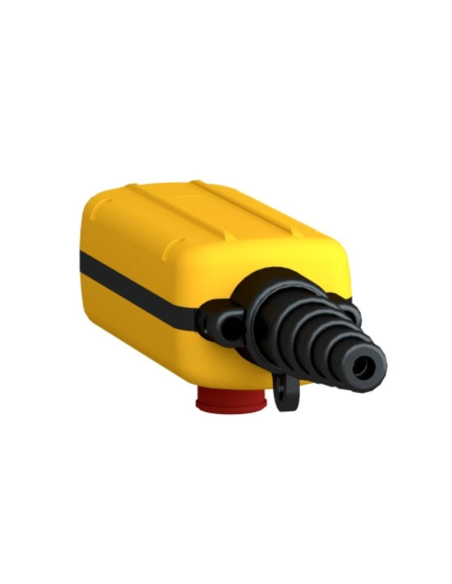

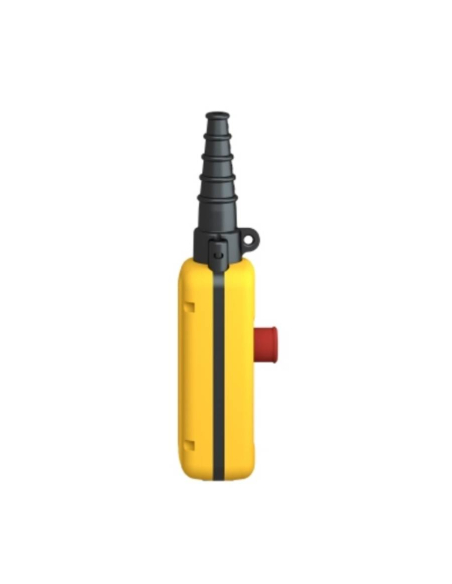

Scatola botonera per arresto di emergenza e 2 pulsanti - SCHNEIDER

Scatola pensile dotata di pulsante di arresto di emergenza e pulsanti di salita e discesa che prevedono il movimento in 2 velocità (bassa e alta) per ogni movimento. Stazione di sospensione completamente predisposta per essere utilizzata per il controllo di motori a due velocità. È composto da due pulsanti interbloccati meccanicamente e un pulsante di emergenza con arresto lento di diametro 30 mm con interblocco e sblocco a rotazione.


Custodia in polipropilene giallo con ingresso cavi scalato in gomma 8…26 mm; Ha un'ottima resistenza agli urti, alla polvere, all'acqua e alle vibrazioni grazie al suo livello di protezione IP65. La scatola è composta da piastra di montaggio interna, guaina protettiva per cavo, morsetto interno, anello di sospensione e flange per cavi (per stringere la guaina sul cavo). Il suo design lo rende non solo semplice ed intuitivo da utilizzare, ma anche molto comodo ed ergonomico da utilizzare per l'operatore. Conforme ai requisiti di sicurezza delle norme IEC.

La fornitura comprende:

• Scatola da 3 elementi in giallo
• Pulsante di emergenza diametro 30 mm con interblocco , 1 NC
• Pulsante bianco su, 1NC + 2NO lento-veloce
• Tasto discesa nero, 1NC + 2NO lento-veloce

Caratteristiche:

• Produttore: SCHNEIDER
• Riferimento: XACA2913
• SERIE ARMONIA XAC
• Tipo di prodotto: stazione di controllo pendente
• Numero di fori: 3
• Materiale circostante: polipropilene a doppio isolamento
• Ingresso cavo: maniglia in gomma con ingresso graduato 8…26 mm
• Centri di taglio operatore verticale: 30mm
• Protezione da cortocircuito: fusibile a cartuccia tipo gG da 10 A
• Corrente termica convenzionale: 10A
• Tensione di isolamento nominale: 600 V
• Resistenza ai picchi di tensione: 6kV
• Designazione contatti: 3 A a 240 V, AC-15 / 1,2 A a 600 V, AC-15 / 0,27 A a 250 V, DC-13 / 0,1 A a 600 V, DC-13
• Funzionamento del contatto: apertura lenta
• Trattamento protettivo: TH
• Temperatura di funzionamento: -40…70C
• Categoria di sovratensione: Classe II secondo IEC 61140
• Grado di protezione IP: IP65 secondo IEC 60529
• Grado di protezione IK: IK08
• Durata meccanica: 1000000 cicli
• Peso: 0,57 kg
• Normative: CSA C22.2 N. 14, EN/IEC 60947-5-1, EN/IEC 60204-32, UL 508

(1) Per stazioni XACA a 2 e 3 pin
(2) Per stazioni XACA a 4 e 8 pin
(3) Con l'azione del grilletto dell'arresto di emergenza eseguita con l'operatore capo
(4) Ø interno

Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".

Materiale ad uso professionale, deve essere installato da personale qualificato, rispettando le normative vigenti nel luogo di installazione.
