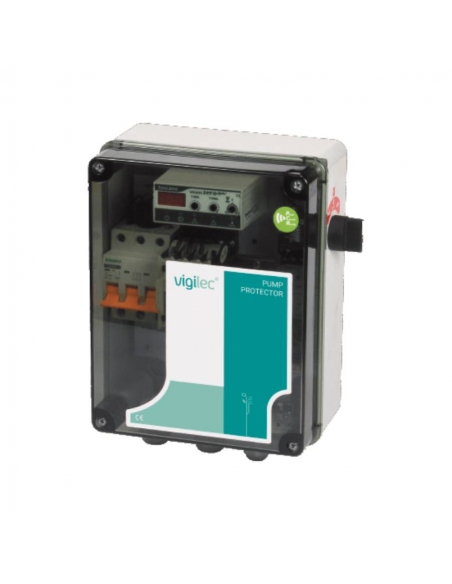

Quadro modulare di comando e protezione per 1 pompa trifase fino a 18A, alimentazione 400Vac, valido sia per pompe sommerse che di superficie. Offre una protezione integrata della pompa contro sovraccarico, sottocarico, mancanza di fase e sovratensione. Dispone di connessione per comando a distanza con tensione da 6 a 24 Vac/dc o contatto pulito, display integrato nel modulo di controllo e compatibile con il lettore di dati PumpCheck marca Toscano .
Il modulo di controllo TZ1, disponibile nel pannello modulare, consente una rapida e semplice regolazione dell'intensità per la protezione della pompa da sovraccarico e sottocarico, nonché la regolazione del tempo di ripristino e del tempo di inibizione. Il suo display permette di visualizzare dati come lo stato della pompa e il suo consumo di corrente, modalità e orari di funzionamento, guasti rilevati e allarmi. Dispone inoltre di spie luminose che segnalano la presenza di tensione, il funzionamento della pompa, la comunicazione a infrarossi (PumpCheck), gli stati di sottocarico, sovraccarico/mancanza di fase e basso livello. Le dimensioni ridotte del modulo di controllo TZ1 consentono un maggiore spazio interno e un maggiore comfort all'interno del telaio
Il pannello incorpora un selettore di modalità manuale (avviamento forzato) in cui la pompa non è protetta durante il suo funzionamento. Dispone di un ingresso per il controllo del livello effettuabile tramite sonde, di una sonda a riarmo temporizzato, senza sonde o tramite rilevatore di flusso, nonché di un ingresso di controllo esterno privo di tensione che permette alla pompa di essere in sicurezza attivato o disattivato tramite pressostato o galleggiante di livello, questo ingresso permette anche il controllo da orologio, programmatore, radio, GSM, ecc.
Fissaggio a parete mediante fissaggio diretto con viti o per mezzo di griffe.
Modalità di funzionamento (ingressi di controllo del livello):
Caratteristiche:
- Produttore: Toscano
- Riferimento: V1Z-400
- Alimentazione: 400Vac – 50/60Hz
- Variazione di tensione consentita: -20%...+30%
- Intervallo di corrente del motore: 0,5…..18A / AC3
- Protezioni: Sottocarico, sovraccarico, mancanza fase, sovratensione, guasto cablaggio pompa
- Controllo di livello: Due sonde, una sonda temporizzata, senza sonde o rilevatore di flusso
- Tempo di inibizione (rilevatore di flusso): 15, 30, 60 o 90 secondi (selezionabile)
- Impostazione del sovraccarico: 0,5…21 A (salta in 7 secondi)
- Impostazione sottocarico: OFF - 0,5… 21A (salto in 4 secondi)
- Tempo di ripristino: Disattivabile (OFF) o regolabile da 3 minuti a 8 ore
- Tensione di comando (sonde/boe): 12V
- Controllo esterno (EXT. ON/OFF): Contatto pulito o tensione da 6 a 24Vac/dc
- Pressacavi: 2xM20 (mandata e pompa) / 2xM16 (controllo)
- Informazioni memorizzate (PumpCheck): ore di funzionamento della pompa, numero di avviamenti, numero di allarmi, corrente di intervento dell'ultimo allarme.
- Temperatura di lavoro: -10 +55ºC
- Grado di protezione: IP65
- Misure: 240 x 190 x 110 mm
- Peso: 1,82 kg
Collegamento pannello:
Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
