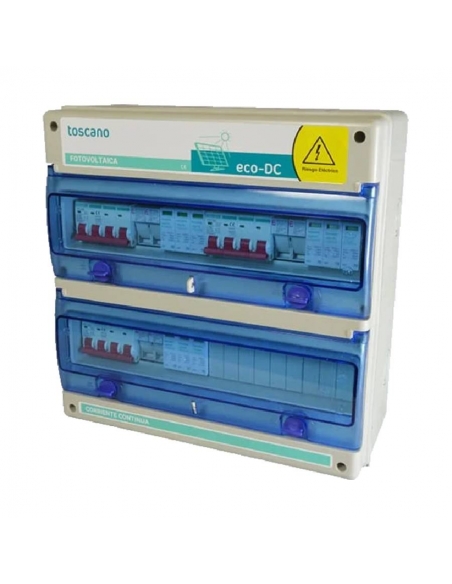

Pannello di protezione ECO-DC-INV-S 2 stringhe / 2 MPPT con sezionatore per stringa - TOSCANO

435,26 € IVA inclusa

359,72 € IVA esclusa

Pannello di protezione per impianti fotovoltaici, 2 stringhe / 2 MPPT.

Il modello ECO-DC-INV-S incorpora per ogni stringa: sezionatore, protezione da sovratensioni transitorie DC e base fusibile + fusibile da 15A. Massimo 1000VDC. Grado di protezione IP65.

N. rif.: ECO-DC2I2F15S63FV10P-S




Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

Non ci sono ancora domande, lascia la prima!


Pannello di sezionamento e protezione contro le sovratensioni transitorie di impianti di generazione di energia fotovoltaica con 2 stringhe e 2 regolatori MPPT che servono a trasformare la radiazione solare in energia elettrica.


I pannelli ECO-DC-INV-S , già cablati e pronti per l'installazione, proteggono la linea che collega i pannelli fotovoltaici con l'inverter DC/AC dell'impianto. Mantengono lo stesso numero di input degli output di stringa. Ciascuna delle stringhe è protetta con un portafusibile da 1000Vdc e un fusibile da 15A, sezionatore per ciascuna uscita MPPT e limitatori di sovratensione Vdc.

I protettori che incorporano l'ECO-DC-INV-S sono stati sviluppati per proteggere da scariche e sovratensioni prodotte dai fulmini nella parte DC di detti impianti. La protezione è costituita da tre stadi di varistori dotati di sezionatori termici che segnalano il guasto dell'elemento attraverso una finestra. Dispone di un'uscita remota (contatto di segnalazione).







Disposizioni normative:

  • EN 20460-7-712
  • EN 60269-6
  • EN60947-3
  • EN 50539-11




Caratteristiche generali:

  • Produttore: Toscano
  • Riferimento: ECO-DC2I2F15S63FV10P-S
  • Input-Output: 2 stringhe / 2 MPPT
  • Tensione nominale (Unpv): 500/1000Vdc
  • N. Sezionatori: 2x63A
  • Corrente massima: 25 Adc (per stringa)
  • Tensione massima DC+/DC- (Ucpv): 1500Vdc
  • Corrente di scarica nominale 8/20 (In): 20kA
  • corrente max. scarica (Imax): 40kA
  • Livello di protezione (Up): ≤ 3,4
  • Tempo di risposta (ta): ≤ 25nS
  • Grado di protezione: IP65
  • Temperatura di esercizio: -5º...+40 o C
  • Dimensioni: 362 x 362 x 160 mm


Connessione:




Nota: Schema di collegamento rappresentativo per installazioni con 3 stringhe e 3 MPPT





Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
