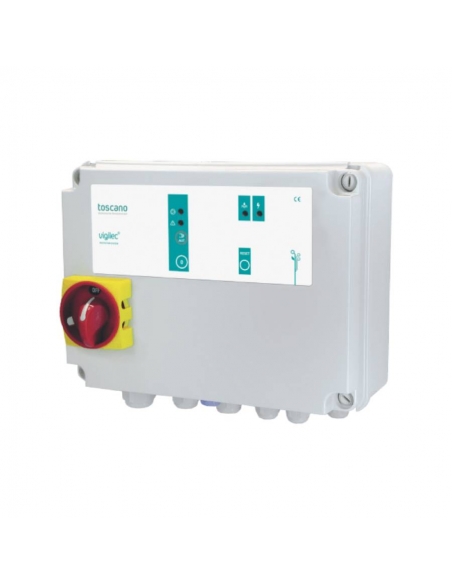

Quadro compatto di comando e protezione per 1 pompa monofase o trifase fino a 12A, alimentazione selezionabile 230Vac o 400Vac. Per mezzo di un relè incorporato, permette la regolazione manuale dell'intensità massima per la protezione della pompa contro il sovraccarico, nonché la protezione per mancanza di fase (pompe trifase), sistema antigrippaggio, controllo del livello tramite di galleggianti, protezione termica della pompa tramite ingresso Klixon (arresto per eccessivo riscaldamento), sirena di allarme di alto livello, uscita di allarme a contatto pulito indipendente di alto livello e allarme generale.
Il pannello è dotato di un pannello frontale con spie di funzionamento o di allarme (tensione di alimentazione al pannello, pompa in funzione, allarme guasto pompa, allarme di alto livello), oltre a pulsanti per l'avvio e l'arresto della pompa e un pulsante di ripristino che consente il ripristino dell'unità dopo un allarme di sovraccarico. Dispone di un sezionatore di carico per l'arresto forzato che arresta il motore e non ne consente l'avviamento in nessun caso.
Funzionamento automatico della pompa secondo i valori e le protezioni stabiliti o funzionamento manuale che provoca l'avviamento forzato della pompa, mentre rimane attiva la protezione termica della pompa. L'unità offre due contatti liberi da tensione, uno per la segnalazione o l'attivazione di allarmi per salto termico o alto livello e un altro contatto per sirena di alto livello che si attiva contemporaneamente alla sirena dell'unità stessa.
Consente la protezione termica della pompa in modo che in caso di sovraccarico o guasto di una qualsiasi delle fasi (pompe trifase) il salto termico della stessa si verifica 7 secondi dopo il rilevamento dell'anomalia, nonché la protezione contro l'antigrippaggio le pompe in modo che quando sono in automatico, l'apparecchiatura applichi un secondo di alimentazione ogni 23 ore di inattività, per evitare grippaggi e deterioramenti nei lunghi periodi di riposo.
Se il motore ha un contatto termico Klixon, può essere collegato ai morsetti presenti nel pannello di controllo in modo che in caso di eccessivo riscaldamento del motore, l'apparecchiatura ne provochi l'arresto per mancanza termica, lasciandolo sempre protetto contro il surriscaldamento.
Funzionamento:
La boa di allarme di alto livello attiverà la pompa in caso di guasto nel resto delle boe. Allo stesso modo, il guasto di qualsiasi boa ne consente il superiore immediato.
Caratteristiche:
- Produttore: Toscano
- Riferimento: V1B
- Controllo e protezione di una pompa tramite tre boe
- Doppia tensione 230/400Vac
- Relè elettronico di sovraccarico regolabile da 0 a 13A
- Protezione da perdita di fase
- Sistema antigrippaggio della pompa
- Sirena di allarme di alto livello: contatto pulito o 230 Vac (opzione a richiesta)
- Sezionatore generale del carico
- Isolatore con magnetotermico calibrato
- contattore di potenza
- Sistema di sicurezza per guasto alla boa
- Pulsante MAN-0-AUT per il funzionamento automatico (secondo i comandi e le protezioni stabiliti) o il funzionamento manuale della pompa (avviamento forzato della pompa, con le protezioni di sovraccarico e sottocarico che rimangono attive) e stop (ferma il motore e non consente avviarlo in qualsiasi circostanza)
- Spie luminose per tensione, alto livello, marcia e sovraccarico
- Pulsante reset allarme sovraccarico (RESET)
- Uscita di comando per sirena esterna.
- Uscita contatto allarme alto livello e pompa
- Ingresso per termocontatto klixon motore (solo per modello 3 boe)
- Tutti gli elementi di comando a 12/24 V per una maggiore sicurezza
- Pressacavi ad alta protezione
Caratteristiche tecniche:
- Alimentazione: 230/400Vac (selezionabile) – 50/60Hz
- Variazione di tensione consentita: +10% - 15%
- Intensità massima: 12A AC3
- Impostazione del sovraccarico: 0 - 13A
- Impostazione sottocarico:
- Voltaggio boa: 12/24V
- Collegamento uscita allarme alto livello: contatto NO
- Connessione di ingresso (alimentazione): Direttamente per passare
- Collegamento di uscita (motore): Diretto al contattore 4 mm2
- Fissaggio: murale serrando forche o artigli
- Temperatura di lavoro: -10 +55ºC
- Grado di protezione: IP56
- Misure: 220 x 300 x 120 mm
- Peso: 2,5 kg
Connessione:
Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
