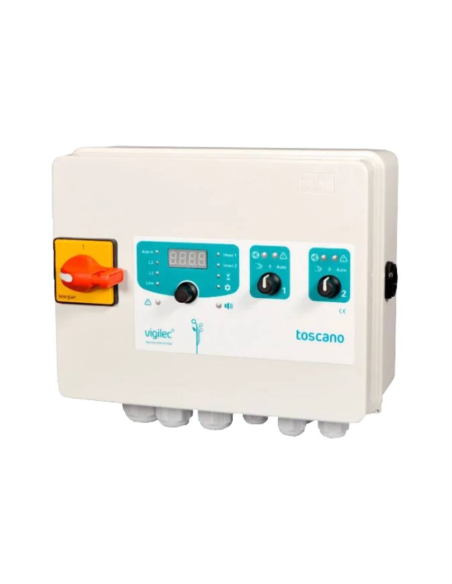

Quadro comando V2B per 2 pompe monofase/trifase con comando a galleggiante - TOSCANO

561,56 € IVA inclusa

464,10 € IVA esclusa

Quadro compatto di comando e protezione per 2 pompe monofase o trifase fino a 12A con alternanza automatica tra loro tramite boe, alimentazione 230/400Vac (selezionabile). Regolazione sovraccarico, sistema antigrippaggio pompa, protezione mancanza fase, controllo livello alto tramite galleggianti, protezione temperatura pompa tramite ingresso Klixon, uscita allarme tramite contatto pulito indipendente dal livello alto e allarme generale.


Riferimento: V2B




Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

Non ci sono ancora domande, lascia la prima!

Quadro compatto di comando e protezione per 2 pompe monofase o trifase fino a 12A con alternanza automatica tra loro tramite boe, alimentazione selezionabile 230Vac o 400Vac. Per mezzo di due relè incorporati, permette la regolazione manuale dell'intensità massima per la protezione di ciascuna delle pompe contro il sovraccarico, nonché la protezione per mancanza di fase (pompe trifase), sistema antigrippaggio, livello controllo tramite galleggianti, protezione della temperatura della pompa tramite ingresso Klixon (arresto per eccessivo riscaldamento), sirena di allarme di alto livello, uscita di allarme a contatto pulito indipendente di alto livello e allarme generale.


Il pannello è dotato di un pannello frontale con spie di funzionamento o di allarme (tensione di alimentazione al pannello, pompa in funzione, allarme guasto pompa, allarme di alto livello), oltre a pulsanti per l'avvio e l'arresto delle pompe e un pulsante di ripristino che consente il ripristino dell'unità dopo un allarme di sovraccarico. Dispone di un sezionatore sotto carico per l'arresto forzato che arresta il motore e non ne consente l'avviamento in nessun caso e di un selettore di manovra posto sul retro del coperchio dell'apparecchiatura che ha due posizioni per l'arresto simultaneo. l'arresto differito delle pompe.

Funzionamento automatico delle pompe secondo i comandi e le protezioni stabiliti o funzionamento manuale che provoca il funzionamento forzato delle pompe, mentre le protezioni termiche delle pompe rimangono attive. La modalità di arresto forzato arresta il motore e non ne consente l'avviamento in nessun caso. Commutazione automatica delle pompe a causa di guasto, guasto termico o disattivazione di una di esse, in modo che se si verifica un incidente nella pompa di manutenzione, l'altra pompa subentri. L'unità offre due contatti liberi da tensione, uno per la segnalazione o l'attivazione di allarmi per salto termico o alto livello e un altro contatto per sirena di alto livello che si attiva contemporaneamente alla sirena dell'unità stessa.

Consente la protezione termica della pompa in modo che in caso di sovraccarico o guasto di una qualsiasi delle fasi, il salto termico della stessa si verifichi 7 secondi dopo il rilevamento dell'anomalia, nonché la protezione contro l'antigrippaggio delle pompe in modo che quando sono in automatico, l'apparecchiatura applica un secondo di alimentazione ogni 23 ore di inattività, per evitare grippaggi e deterioramenti nei lunghi periodi di riposo.


Se il motore ha un contatto termico Klixon, può essere collegato ai morsetti presenti nel pannello di controllo in modo che in caso di eccessivo riscaldamento del motore, l'apparecchiatura si fermi per mancanza termica.


Funzionamento:



La boa di allarme di alto livello attiverà la pompa in caso di guasto nel resto delle boe. Allo stesso modo, il guasto di qualsiasi boa ne consente il superiore immediato.


Caratteristiche:

  • Produttore: Toscano
  • Riferimento: V2B
  • Controllo e protezione di due pompe con alternanza automatica tramite boe
  • Doppia tensione 230/400Vac
  • Commutazione automatica delle pompe in caso di guasto o disattivazione di una di esse.
  • Relè elettronico di sovraccarico regolabile da 0 a 13A (per pompa)
  • Protezione da perdita di fase
  • Sistema antigrippaggio della pompa
  • Sirena di allarme di alto livello
  • Sezionatore generale del carico
  • Interruttore magnetotermico tarato
  • contattori di potenza
  • Sistema di sicurezza per guasto alla boa
  • MAN-0-AUT pulsanti per il funzionamento automatico (secondo i comandi e le protezioni stabiliti) o il funzionamento manuale della pompa (avvio forzato della pompa, con le protezioni di sovraccarico e sottocarico che rimangono attive) e stop (ferma il motore e non ne consente il funzionamento) . iniziare in qualsiasi circostanza)
  • Spie luminose per tensione, alto livello, marcia e sovraccarico della pompa
  • Pulsante reset allarme sovraccarico (RESET)
  • Uscita di comando per sirena esterna.
  • Uscita contatto allarme alto livello e pompa
  • Ingressi per termocontatto klixon motore (solo per modello 4 boe)
  • Tutti gli elementi di comando a 12/24 V per una maggiore sicurezza
  • Pressacavi ad alta protezione



Caratteristiche tecniche:

  • Alimentazione: 230/400 VAC (selezionabile) – 50/60Hz
  • Variazione di tensione consentita: +10% - 15%
  • Corrente massima: 12A (per pompa) AC3
  • Impostazione del sovraccarico: 0 - 13A
  • Impostazione sottocarico:
  • Voltaggio boa: 12/24V
  • Collegamento uscita allarme alto livello: contatto NO
  • Connessione di ingresso (alimentazione): Direttamente per passare
  • Collegamento di uscita (motore): Diretto al contattore 4 mm2
  • Fissaggio: murale serrando forche o artigli
  • Temperatura di lavoro: -10 +55ºC
  • Grado di protezione: IP56
  • Misure: 220 x 300 x 120 mm
  • Peso: 3,5 kg



Connessione:









Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
