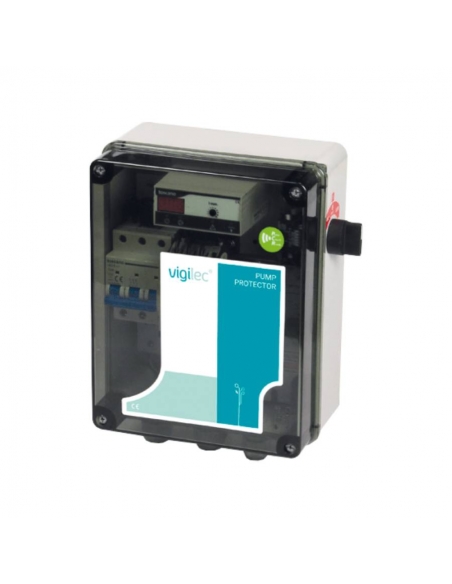

Pannello modulare di controllo e protezione per 1 pompa trifase fino a 18A, alimentazione 230Vac. Offre protezione integrata della pompa contro sovraccarico, sottocarico, mancanza di fase, tempo di funzionamento massimo (guasto della boa), guasto del cablaggio della pompa, cablaggio di controllo errato, sovratensione, surriscaldamento del motore (pompe trifase-ingresso Klixon) e protezione antigrippaggio in modo che quando la pompa è in automatico, l'apparecchiatura applica un secondo di funzionamento ogni 23 ore di inattività, per evitare grippaggi e deterioramenti durante lunghi periodi di riposo.
Controllo del livello tramite boe o sonde di livello conduttive. Uscita senza tensione di allarme sonoro e luminoso di alto livello 90dB integrato (cicalino silenziabile).Compatibile con il lettore di dati PumpCheck di marca Toscano .
Il modulo di controllo TZ1B, disponibile nel pannello modulare, consente una regolazione rapida e semplice della corrente per la protezione da sovraccarico, nonché la regolazione del tempo massimo di funzionamento della pompa. Il suo display permette di visualizzare dati come lo stato della pompa e il suo consumo attuale, il tempo di funzionamento, i guasti rilevati e gli allarmi. Dispone inoltre di spie luminose che segnalano la presenza di tensione, il funzionamento della pompa, la comunicazione a infrarossi (PumpCheck), gli stati di sovraccarico o mancanza di fase, il livello alto o lo spegnimento per manutenzione. Le dimensioni ridotte del modulo di controllo TZ1B consentono un maggiore spazio interno e un maggiore comfort all'interno del telaio. Il pannello dispone di un selettore per il funzionamento in modalità manuale (avviamento forzato) o in modalità automatica della pompa, nella modalità di funzionamento in modalità manuale la pompa non è protetta da nessun tipo di guasto.
Fissaggio a parete mediante fissaggio diretto con viti o per mezzo di griffe.
Modalità operative:
Caratteristiche tecniche:
- Produttore: Toscano
- Riferimento: V1ZB-400
- Alimentazione: 400Vac - 50/60Hz
- Variazione di tensione consentita: da -20% a +30%
- Intervallo di intensità della pompa: 0,5…..18A / AC3
- Impostazione del sovraccarico: da 1,6 a 19,2 A (attivazione dell'allarme in 7 secondi)
- Modalità di controllo del livello: Boe o sonde conduttive
- Modalità di controllo di alto livello: Float
- Sonde: Tensione di alimentazione 24V, sensibilità 9KΩ (protezione contro temporali transitori), lunghezza cavo 200m max
- Configurazione pressacavo: 1xM20 (potenza) / 1xM20 (motore) / 2xM16 (controllo)
- Protezioni: Sovraccarico, sovratensione, mancanza fase, tempo massimo di funzionamento (guasto boa), surriscaldamento motore (trifase)
- Impostazione del tempo di funzionamento massimo: da 1 a 95 minuti o OFF
- Contatto di allarme: libero da tensione 10A - 250Vac
- Attivazione contatto allarme: Livello alto
- Livello sonoro dell'allarme acustico: 90 dB
- Registrazione delle informazioni (PumpCheck): Identificazione del modulo, riavvii, ore di funzionamento della pompa, avviamenti della pompa, allarmi della pompa e intensità dell'ultimo intervento di allarme
- Temperatura di lavoro: -10 +55ºC
- Grado di protezione: IP65
- Dimensioni: 240 x 190 x 110 mm
- Peso: 1,82 kg
Collegamento pannello:
Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
