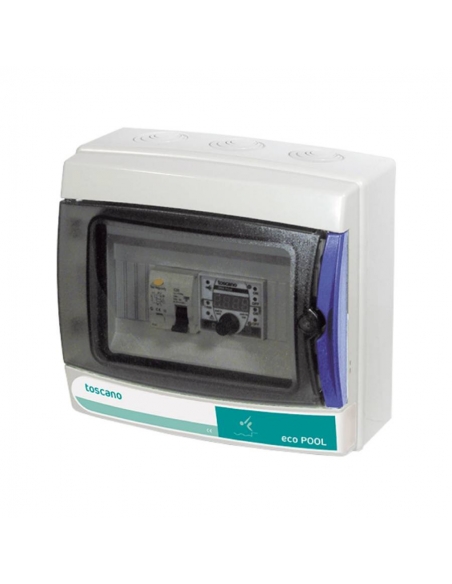

Quadro multicontrollo e protezione ECO-PUMP per 1 pompa monofase/trifase - TOSCANO

Quadro modulare di comando e protezione per 1 pompa monofase o trifase fino a 12A, alimentazione 230Vac, valido sia per pompe sommerse che di superficie. Offre una protezione termica incorporata della pompa contro sovraccarico, sottocarico, perdita di fase e frequenza di avviamento eccessiva. Modalità di funzionamento per sonda(e), galleggiante(i) o sottocarico motore.

Il modulo di controllo TPM6 è dotato di display e comando multicontrollo con regolazione automatica o manuale di sovraccarico, sottocarico e tempo di ripristino in modalità un elettrodo o in modalità di sottocarico motore; Dispone di spie luminose che indicano funzioni quali pompa in funzione, basso livello, massima intensità, minima intensità, tempo di ripristino o allarmi per sovraccarico, basso carico o eccessiva frequenza di avviamenti (> 30 avviamenti/ora).

Dispone inoltre di un ingresso privo di tensione per il controllo esterno di accensione/spegnimento che consente l'attivazione o la disattivazione della pompa in sicurezza tramite pressostato o galleggiante di livello, uscite esterne separate per il funzionamento della pompa, basso livello (mancanza d'acqua) e allarme principale, posizione specifica e morsetti di collegamento per il condensatore di avviamento (kit di fissaggio incluso), avviamento forzato della pompa in modalità manuale, memorizzazione dei dati di funzionamento della pompa quali ore di funzionamento totali e numero di avviamenti totali. Collegamento per comando a distanza tramite contatto pulito.


Modalità operative:




1. Due sonde (livello massimo, livello minimo)
2. Una sonda (livello minimo) + Tempo di ripristino
3. Senza sonde (sottocarico: livello sotto l'aspirazione della pompa) + Tempo di ripristino
4. Due boe o galleggianti (livello massimo, livello minimo) / Una boa (livello minimo) + Tempo di ripristino
5. Due sonde (livello massimo, livello minimo) + Controllo on/off esterno tramite pressostato
6. Due sonde (livello massimo, livello minimo) + Comando esterno on/off tramite boa

Caratteristiche:

• Produttore: Toscano
• Riferimento: ECO-PUMP-230
• Alimentazione: 230VAC – 50/60Hz
• Protezioni: Sovraccarico, Sottocarico, Mancanza fase, Eccessiva frequenza di avviamento
• Display: LED 4 cifre
• Uscita pompa: 12A
• Uscite ausiliarie: Basso livello (LIVELLO) e Allarme (ALLARME) - 230V, 5A massimo
• Regolazione corrente massima: Auto - 0,6...40A (salto in 7s)
• Impostazione corrente minima: OFF - 0,5...40A (salto in 4s con 20s inibizione all'avvio)
• Impostazione del tempo di ripristino: OFF - 3...240 min
• Grado di protezione: IP65
• Temperatura di esercizio: -10º...+55 ^o C
• Dimensioni: 235x245x110mm

Collegamento pannello:




(*) Per il collegamento di una pompa trifase 230V a corrente monofase è necessario creare una falsa fase per abilitare l'asincronia nel sistema trifase. Per fare ciò, un condensatore è collegato tra una fase e la punta dell'avvolgimento che rimane senza alimentazione. Nel caso di pompe sommerse, il costruttore specifica il collegamento dell'avvolgimento che porta il condensatore, poiché questo è solitamente diverso.



Connessione TPM6:

Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
