Pannello di protezione ECO-DC-INV-AC 3 stringhe / 3 MPPT 3P+Nx32A - TOSCANO

782,22 € IVA inclusa

646,46 € IVA esclusa

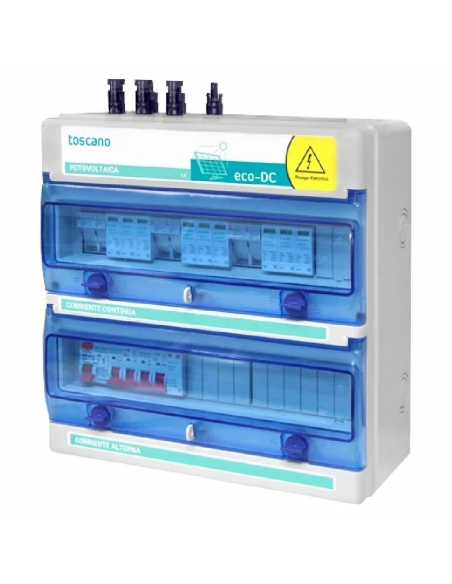

Pannello di protezione per impianti fotovoltaici 3 stringhe / 3 MPPT + protezione della parte alternata trifase.

Il modello ECO-DC-INV-AC incorpora protezione da sovratensione transitoria CC e CA, base per fusibili di stringa + fusibili da 15 A. Connettori MC4 su ingressi e uscite. 1000 V CC massimo. Per la parte in corrente alternata trifase, comprende un magnetotermico da 32A + differenziale in classe A. Grado di protezione IP65.

Riferimento: ECO-DC3I3F15XFV10M-3N32A30T15-S




Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

Non ci sono ancora domande, lascia la prima!


Pannello di protezione per impianti fotovoltaici con 3 stringhe e 3 regolatori MPPT + protezione della linea trifase nella parte alternata.

I pannelli ECO-DC-INV-AC , già cablati e pronti per l'installazione, proteggono la linea che collega i pannelli fotovoltaici con l'inverter DC/AC dell'impianto. Mantengono lo stesso numero di input degli output di stringa. Ciascuna delle stringhe è protetta con un portafusibile 1000Vdc + fusibile 15A e un limitatore di sovratensione Vdc. Questi pannelli consentono inoltre la protezione della linea in corrente alternata all'uscita dell'inverter DC/AC includendo una protezione differenziale di tipo A, un interruttore automatico e una protezione da sovratensione transitoria Vac di tipo 2 con relativa protezione.

I protettori che incorporano l'ECO-DC-INV-AC sono stati sviluppati per proteggere da scariche e sovratensioni prodotte dai fulmini nella parte DC di detti impianti. La protezione è costituita da tre stadi di varistori dotati di sezionatori termici che segnalano il guasto dell'elemento attraverso una finestra. Dispone di un'uscita remota (contatto di segnalazione).





Nota: Schema rappresentativo per installazione con 2 stringhe e 2 MPPT


Disposizioni normative:

  • EN 20460-7-712
  • EN 60269-6
  • EN60947-3
  • EN 50539-11



Caratteristiche generali:

  • Produttore: Toscano
  • Riferimento: ECO-DC3I3F15XFV10M-3N32A30T15-S
  • Input-Output: 3 stringhe / 3 MPPT
  • Grado di protezione: IP65
  • Temperatura di esercizio: -5º...+40 o C
  • Dimensioni: 362 x 362 x 160 mm



Protezione CC:

  • Tensione nominale (Unpv): 1000Vdc
  • Corrente massima (CC): 25A
  • Tensione massima DC+/DC- (Ucpv): 1500Vdc
  • Corrente di scarica nominale 8/20 (In): 20kA
  • corrente max. scarica (Imax): 40kA
  • Livello di protezione (Up): ≤ 3,4
  • Tempo di risposta (ta): ≤ 25nS
  • Connessioni: connettori MC4, 35 A (In) 1500 VDC (Un)



Protezione AC:

  • 3P+N x 32A
  • Differenziale: Classe A / 40 mA / Corrente alternata e pulsata
  • Protezione contro le sovratensioni:
  • Tensione nominale: 400Vac
  • Tensione di attivazione: >265VAC ± 2%
  • Corrente di scarica nominale 8/20 (In): 6kA
  • corrente max. scarica (Imax): 12,5kA; 8/20
  • Livello di protezione (Up): ≤ 1,5 kV
  • Tempo di risposta (ta): Secondo la norma UNE-EN 50550


Connessione:



Nota: Schema rappresentativo per il collegamento con 3 stringhe e 3 MPPT






Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
