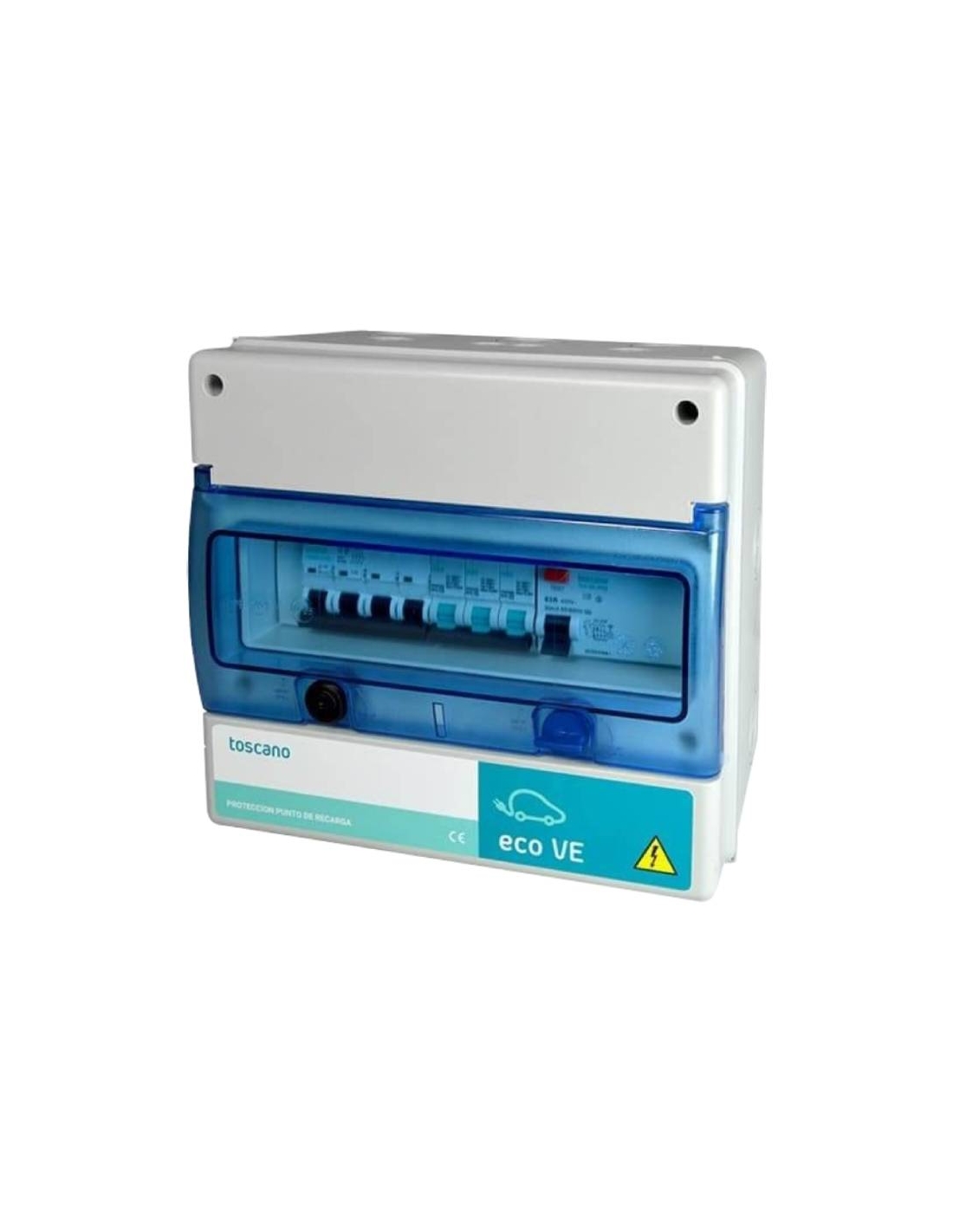

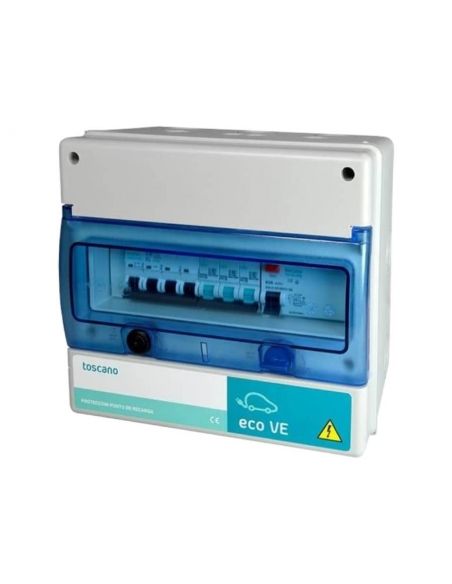

Pannello di protezione 2x32A ricarica veicoli elettrici ECO-VE-COMBI-2P32T15 - Toscano

I quadri di controllo e protezione ECO-VE-COMBI sono progettati per proteggere le stazioni di ricarica dei veicoli elettrici in conformità alla direttiva ITC-BT-52.

Il quadro di protezione è dotato di una protezione contro le sovratensioni permanenti e transitorie della rete elettrica.

La protezione contro le sovratensioni transitorie protegge dalle scariche elettriche filtrate nella rete a seguito di un temporale elettrico e da impatti dovuti a fulmini o a manovre dei trasformatori che alimentano la rete. Questa protezione devia le scariche verso il collegamento a terra e impedisce che raggiungano la stazione di ricarica. Se la protezione viene attivata, sul dispositivo vengono visualizzati degli indicatori rossi e viene impedita la riconnessione. In questo caso, è necessario sostituire la cartuccia di protezione transitoria estraendola con decisione e sostituendola con una nuova. La protezione permanente protegge dalle sovratensioni di rete superiori a 275 V secondo la norma EN 50550, limitando il funzionamento dell'apparecchiatura e impedendo che una tensione superiore raggiunga la stazione di ricarica.

Caratteristiche generali:

• Produttore: Toscano
• Numero di parte: ECO-VE-COMBI-2P32T15
• Amperaggio: 2x32A
• Potenza nominale: 7,36kW
• Tensione nominale: 230Vac (L/N) 50/60Hz
• Consumo protezione Vigivolt: 0,1VA
• Sezione massima dei terminali: 25 mm²
• Campi ambientali: da -5ºC a +40ºC / 80º HR
• Grado di protezione: IP65
• Dimensioni (mm): 245x190x155
• Serratura: serratura a chiave in metallo

Caratteristiche permanenti:

• Tensione di intervento: >270Vac
• Tempo di risposta alle sovratensioni: secondo la norma EN 50550

Caratteristiche IGA

• Corrente nominale: 32A
• Curva di intervento: C
• Potenza di taglio: 10kA

Caratteristiche differenziali:

• Classe A: corrente alternata e pulsata
• Corrente di dispersione: 30mA

Caratteristiche transitorie:

• Tensione massima Uc: 320VAC (L/N)
• Livello di protezione Up (L/N) (N/PE):
• Corrente di scarica massima (8/20µs) Imax (L/N) (N/PE): 15kA
• Classe: II

Norme:

IEC 61643-11 / EN 61643-11/ IEC 61439-123 / ITC-BT-52 / EN 50539-11:2013/A1:2014 / EN 60269-6:2011 / IEC 60364-7-712:2017 RLV / EN 60947 3:2009/A2:2015 / EN 61439-1:2012/ EN 61439-2:2012 / A11:2018


Connessione :

Per ulteriori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare in conformità alle normative vigenti nel luogo di installazione
