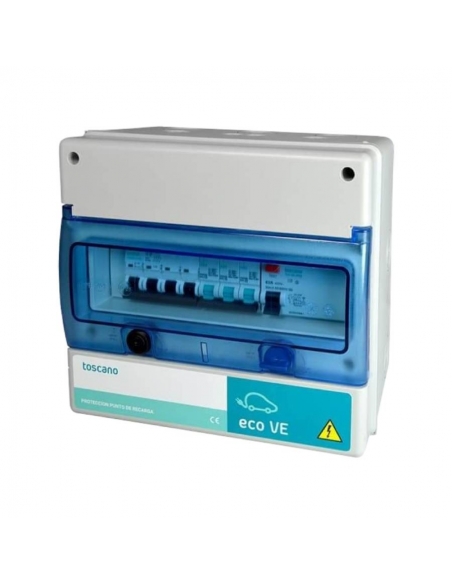

I pannelli di controllo e protezione ECO-VE-COMBI sono progettati per proteggere le stazioni di ricarica dei veicoli elettrici in conformità con la direttiva ITC-BT-52.
Il quadro di protezione è dotato di una protezione contro le sovratensioni permanenti e transitorie della rete elettrica.
La protezione contro le sovratensioni transitorie protegge dalle scariche elettriche filtrate nella rete a seguito di un temporale elettrico e da impatti dovuti a fulmini o a manovre dei trasformatori che alimentano la rete. Questa protezione devia le scariche verso il collegamento a terra e impedisce che raggiungano la stazione di ricarica. Se la protezione viene attivata, sul dispositivo vengono visualizzati degli indicatori rossi e viene impedita la riconnessione. In questo caso, è necessario sostituire la cartuccia di protezione transitoria estraendola con decisione e sostituendola con una nuova. La protezione permanente protegge dalle sovratensioni di rete superiori a 275 V secondo la norma EN 50550, limitando il funzionamento dell'apparecchiatura e impedendo che una tensione superiore raggiunga la stazione di ricarica.
Caratteristiche generali
- Produttore: Toscano
- Riferimento: ECO-VE-COMBI-4P32T15
- Amperaggio: 4x32A
- Potenza nominale: 22,17kW
- Tensione nominale: 230Vac (L/N) / 400Vac (L/L) 50/60Hz
- Consumo protezione Vigivolt: 0,3VA
- Sezione massima dei terminali: 25 mm²
- Campi ambientali: da -5ºC a +40ºC / 80º HR
- Grado di protezione: IP65
- Dimensioni (mm): 362x362x160
- Serratura: serratura a chiave in metallo
Caratteristiche permanenti
- Tensione di intervento: >270Vac
- Tempo di risposta alle sovratensioni: secondo la norma EN 50550
Caratteristiche IGA
- Corrente nominale: 32A
- Curva di intervento: C
- Potenza di taglio: 10kA
Caratteristiche differenziali
- Classe A: corrente alternata e pulsata
- Corrente di dispersione: 30mA
Caratteristiche transitorie
- Tensione massima Uc: 320VAC (L/N)
- Livello di protezione Up (L/N) (N/PE):
- Corrente di scarica massima (8/20µs) Imax (L/N) (N/PE): 15kA
- Classe: II
Norme:
IEC 61643-11 / EN 61643-11/ IEC 61439-123 / ITC-BT-52 / EN 50539-11:2013/A1:2014 / EN 60269-6:2011 / IEC 60364-7-712:2017 RLV / EN 60947 3:2009/A2:2015 / EN 61439-1:2012/ EN 61439-2:2012 / A11:2018
Collegamento
Per ulteriori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare in conformità alle normative vigenti nel luogo di installazione
