Pannello di protezione ECO-DC-INV 3 stringhe / 3 connettori MPPT MC4 - TOSCANO

512,79 € IVA inclusa

423,79 € IVA esclusa

Pannello di protezione per impianti fotovoltaici, 3 stringhe / 3 MPPT.

Il modello ECO-DC-INV incorpora per ogni stringa: protezione da sovratensioni transitorie DC e base fusibile + fusibile da 15A. Connettori MC4 su ingressi e uscite. Massimo 1000VDC. Grado di protezione IP65.

Riferimento: ECO-DC3I3F15XFV10M-S

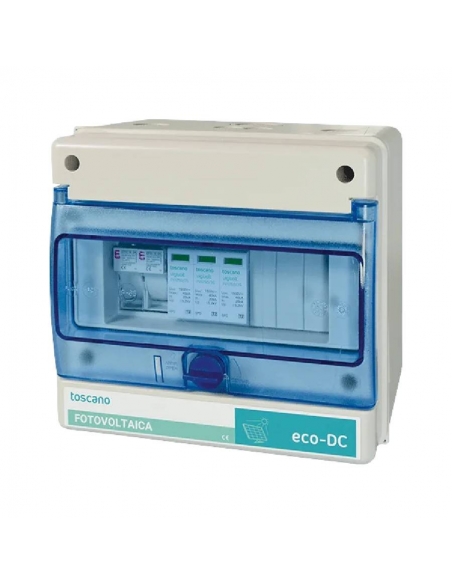

Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate

Non ci sono ancora domande, lascia la prima!


Pannello di protezione contro le sovratensioni transitorie negli impianti di generazione di energia fotovoltaica con 3 stringhe e 3 regolatori MPPT che servono a trasformare la radiazione solare in energia elettrica.

I pannelli ECO-DC-INV , già cablati e pronti per l'installazione, Proteggono la linea che collega i pannelli fotovoltaici con l'inverter DC/AC dell'impianto. Mantengono lo stesso numero di input degli output di stringa. Ognuna delle stringhe è protetta con un portafusibile da 1000 Vdc e un fusibile da 15 A e scaricatori di sovratensione Vdc.

Gli ingressi sono realizzati con connettori MC4 per una connessione più veloce e sicura. Questo sistema è progettato per inverter con gestione multi-MPP che incorporano diversi ingressi di stringa. I protettori che incorporano l'ECO-DC-INV sono stati sviluppati per proteggere da scariche e sovratensioni prodotte dai fulmini nella parte DC di detti impianti. La protezione è costituita da tre stadi di varistori dotati di sezionatori termici che segnalano il guasto dell'elemento attraverso una finestra. Dispone di un'uscita remota (contatto di segnalazione).



Nota: Schema rappresentativo per installazione con 2 stringhe e 2 MPPT


Disposizioni normative:

  • EN 20460-7-712
  • EN 60269-6
  • EN60947-3
  • EN 50539-11




Caratteristiche generali:

  • Produttore: Toscano
  • Riferimento: ECO-DC3I3F15XFV10M-S
  • Input-Output: 3 stringhe / 3 MPPT
  • Tensione nominale (Unpv): 500/1000Vdc
  • Corrente massima: 25 Adc (per stringa)
  • Tensione massima DC+/DC- (Ucpv): 1500Vdc
  • Corrente di scarica nominale 8/20 (In): 20kA
  • corrente max. scarica (Imax): 40kA
  • Livello di protezione (Up): ≤ 3,4
  • Tempo di risposta (ta): ≤ 25nS
  • Connessioni: Diretto ai terminali
  • Grado di protezione: IP65
  • Temperatura di esercizio: -5º...+40 o C
  • Dimensioni: 362 x 362 x 160 mm


Connessione:




Nota: Schema di collegamento rappresentativo per installazioni con 3 stringhe e 3 MPPT






Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
