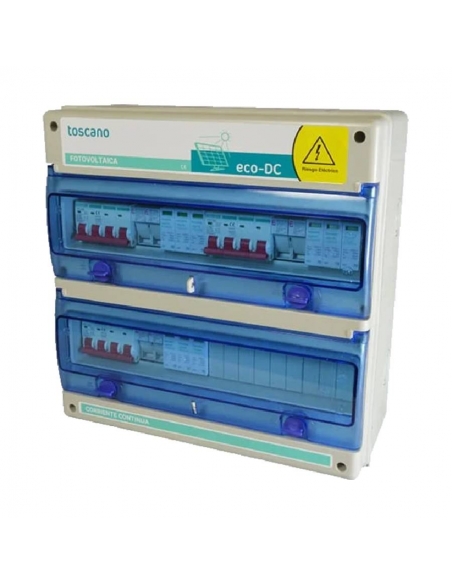

Pannello per il sezionamento e la protezione dalle sovratensioni transitorie di impianti di generazione di energia fotovoltaica a 1 stringa e di un regolatore MPPT che servono a trasformare la radiazione solare in energia elettrica.
I pannelli ECO-DC-INV-S , già cablati e pronti per l'installazione, proteggono la linea che collega i pannelli fotovoltaici con l'inverter DC/AC dell'impianto. Mantengono lo stesso numero di input e di output delle stringhe. Ognuna delle stringhe è protetta con un portafusibile da 1000Vdc e un fusibile da 15A, un sezionatore per ogni uscita MPPT e scaricatori di sovratensione Vdc.
I protettori incorporati nell'ECO-DC-INV-S sono stati sviluppati per proteggere dalle scariche e dalle sovratensioni causate dai fulmini nella parte DC di detti sistemi. La protezione è costituita da tre stadi di varistori dotati di disconnettori termici che segnalano il guasto dell'elemento attraverso una finestra. Dispone di un'uscita remota (contatto di segnalazione).
Nota: Schema rappresentativo per installazione con 2 stringhe e 2 MPPT
Disposizioni normative:
- EN20460-7-712
- EN60269-6
- EN60947-3
- EN50539-11
Caratteristiche generali:
- Produttore: Toscano
- Riferimento: ECO-DC1I1F15S63FV10P-S
- Ingresso-Uscita: 1 stringa / 1 MPPT
- Tensione nominale (Unpv): 1000Vcc
- N. di sezionatori: 1x63A
- Corrente massima: 25 Adc (per stringa)
- Massima tensione CC+/CC- (Ucpv): 1500 V CC
- Corrente nominale dispersa 8/20 (In): 20kA
- Corrente massima scarica (Imax): 40kA
- Livello di protezione (Su): ≤ 3,4
- Tempo di risposta (ta): ≤25nS
- Grado di protezione: IP65
- Temperatura di funzionamento: -5º...+40 o C
- Dimensioni: 270 x 250 x 155 mm
Collegato:
Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
