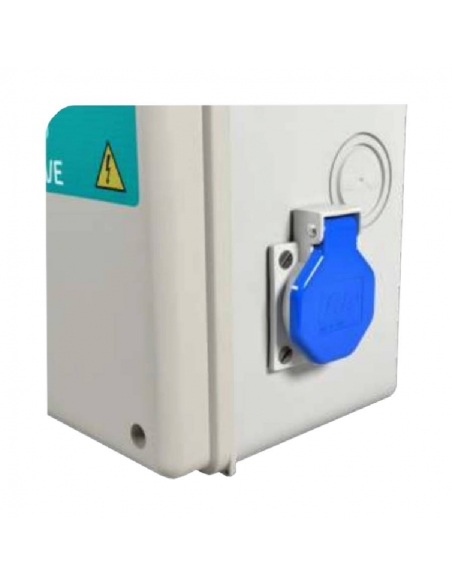

Pannello di protezione 2x63A ricarica veicoli elettrici riarmo automatico e spina Schuko ECO-VE-PRO-2P63T15S - Toscano

I pannelli di controllo e protezione ECO VE PRO sono progettati per proteggere le stazioni di ricarica dei veicoli elettrici in conformità con la direttiva ITC-BT-52.

Il pannello di protezione è dotato di protezione contro le sovratensioni permanenti e transitorie della rete elettrica ed è dotato di riarmo automatico e di impedenza infinita.

La protezione contro le sovratensioni transitorie protegge la stazione di ricarica dai disturbi della rete elettrica dovuti a tempeste elettriche e fulmini, nonché alle manovre di collegamento e scollegamento dei trasformatori elettrici che alimentano la rete. La protezione permanente contro gli sbalzi di tensione della rete impedisce il funzionamento dell'apparecchiatura quando la tensione in ingresso è superiore a 275 V, secondo la norma EN 50550.

I dispositivi COMBI-PRO monitorano continuamente lo stato attuale, fornendo energia alla stazione di ricarica ogni volta che le condizioni sono ottimali per l'alimentazione. In questo modo, un disturbo momentaneo nella rete non interrompe l'alimentazione. Il sistema COMBI PRO rileva l'assenza di corrente scollegando la stazione di ricarica dalla rete. Se la mancanza di corrente è dovuta al superamento del consumo di corrente nell'impianto e il contatore dell'abitazione o dell'impianto richiede una manovra di disconnessione totale, non è necessario scollegare manualmente COMBI PRO, ma solo scollegare l'IGA dell'abitazione o dell'impianto elettrico principale; il sistema di riconnessione automatica che equipaggia COMBI PRO riconnetterà la stazione di ricarica.

Se la disconnessione è dovuta a un problema di sovracorrente o cortocircuito nella stazione di ricarica, l'apparecchiatura non si riconnetterà automaticamente. Può anche essere configurato come protezione da sovratensione e sottotensione (sottotensione), in questo caso l'apparecchiatura interrompe la tensione quando scende sotto i 180V e si ricollega quando sale sopra i 210V e viene mantenuta per almeno 10 secondi.

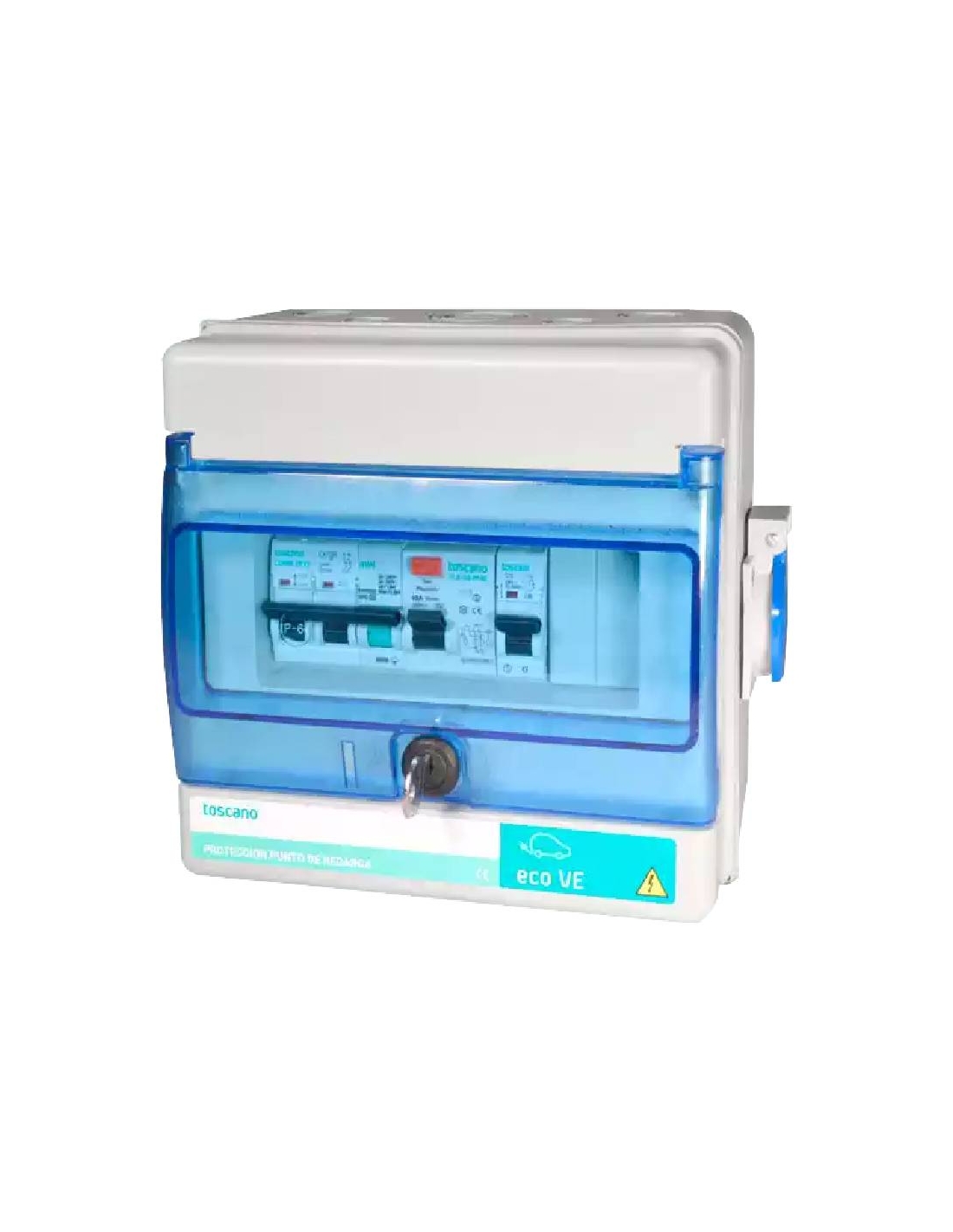

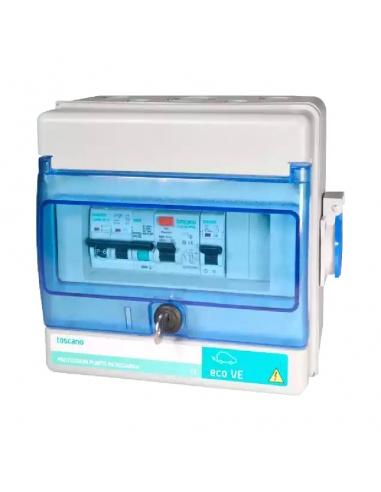

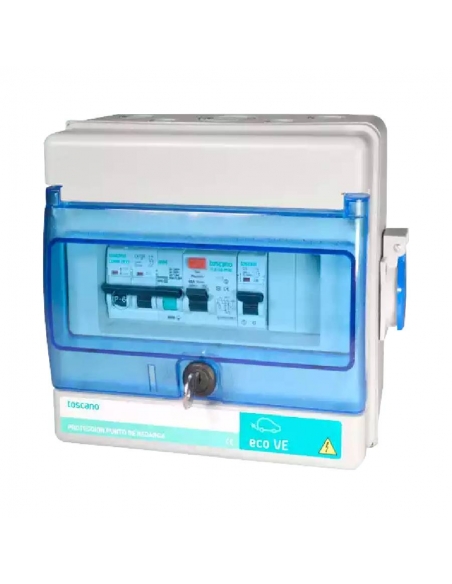

Il quadro di distribuzione viene fornito precablato e con tutti gli elementi già assemblati.


Riassunto delle caratteristiche tecniche:

• Produttore: Toscano
• Referencia: ECO-VE-PRO-2P63T15-S
• Amperaggio: 2x63A
• Potenza nominale: 14,49kW
• Tensione nominale: 230Vac (L/N) 50/60Hz
• Curva di intervento: C
• Potenza di taglio: 6kA
• Differenziale: Classe A
• Corrente di dispersione: 30mA
• Tensione di intervento per sovratensione: >270Vac
• Tempo di risposta alle sovratensioni: secondo la norma EN 50550
• Tempo di ripristino: 10 secondi.
• Tensione di richiamo:
• Tensione di intervento per sottotensione:
• Tempo di risposta alla sottotensione: 10 sec
• Tempo di ripristino: 10 secondi
• Tensione transitoria massima Uc: 320Vac (L/N)
• Livello di protezione Up (L/N)(N/PE):
• Corrente di scarica massima (8/20us): 15kA
• Classe di protezione dai transitori: Classe II
• Consumo di protezione Vigivolt: 0,1VA
• Sezione massima dei terminali: 25mm²
• Campi ambientali: -5º..+40ºC / 80º HR
• Grado di protezione: IP65
• Dimensioni (mm): 245x190x155
• Serratura: serratura a chiave in metallo.
• Norme: IEC61643-11 / EN61643-11 / IEC61439-123 / ITC-BT-52 / EN 50539-11:2013/A1:2014 / EN60269-6:2011 / IEC60364-7-712:2017 RLV / EN 60947-3:2009/A2:2015 / EN31439-1:2012 / EN 61439-2:2012/A11:2018

Per ulteriori informazioni è possibile scaricare il manuale facendo clic sulla scheda "ATTACHMENTS"


Connection:

Per maggiori informazioni è possibile scaricare la scheda tecnica facendo clic sulla scheda "Allegati".
Materiale per uso professionale, installare in conformità alle normative vigenti nel luogo di installazione.
