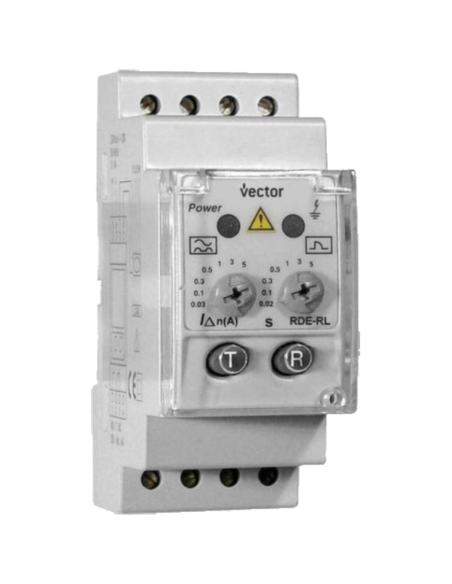

Relè differenziale per protezione industriale , con trasformatore di rilevamento separato. Destinato a garantire la protezione delle persone e degli impianti elettrici contro i contatti indiretti, sia nei sistemi monofase che trifase. Il relè differenziale deve essere associato a un trasformatore toroidale di rilevamento serie TDC.
Sensibilità regolabile tra 0,03 e 5 A e tempo di attivazione tra 0,02 e 5 s. Montaggio su guida DIN e tensione di alimentazione 230Vac. Contatto di uscita commutato NO/NC per l'azionamento di un elemento di attivazione esterno. Relè elettronico con possibilità di sensibilità e ritardo fissi o regolati.
Protezione differenziale di Classe A ultra immunizzata, per la rilevazione di correnti alternate di dispersione e correnti alternate con componente continua, che la rende particolarmente indicata per installazioni elettriche con presenza di correnti distorte dalla presenza di armoniche.
I relè RDE-RL insieme al trasformatore TDC consentono una protezione differenziale completa, sia su linee monofase che trifase. Garantiscono la massima sicurezza e continuità del servizio elettrico, evitando scatti intempestivi.
Nota: l'elemento di misura, trasformatore toroidale, non è compreso nella fornitura.
Caratteristiche tecniche:
- Produttore/fornitore: LS
- Riferimento produttore: RDE-RL
- Tipo: Classe A, ultra-immunizzato, filtraggio della corrente ad alta frequenza
- Sensibilità (IΔn): 0,03 ... 5A (selezionabile)
- Ritardo: regolabile tra 0,02 ... 5 secondi (selezionabile)
- Contatto di uscita: 1 contatto di commutazione NO/NC 10A. 250Vac
- Potenza massima di commutazione: 2500VA
- Alimentazione relè: 230Vac (± 20%) 50/60Hz 4,5VA
- Tipo di riconnessione: manuale tramite pulsante di reset o tramite interruzione di corrente
- Temperatura di utilizzo: da -10º a 50ºC
- Fissaggio: tramite guida DIN
- Dimensioni: 35x85x68mm (2 moduli)
- Classe di protezione: IP20
- Norme: IEC 60947-2-M, IEC 60755
Indicazioni di stato tramite LED:
- LED di perdita acceso in modo permanente: relè scattato
- LED di alimentazione lampeggiante e LED di perdita acceso: rilevamento di guasto di continuità nel trasformatore
- Indicatore LED perdite lampeggiante:
- Perdita di valore inferiore a quello selezionato
- 1 lampeggio ogni 2 s.: 25%...50% della corrente di dispersione
- 1 lampeggio ogni 1 s.: 50%...75% della corrente di dispersione
- 2 lampeggi ogni 1 s.: 75%...
- Permanente: 100%
Dimensioni:
Collegamenti:
| Materiale ad uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione. |
