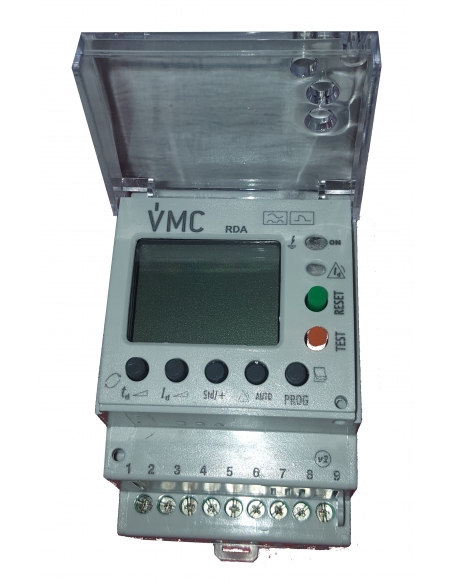

Relè differenziale digitale superimmunizzato di classe A

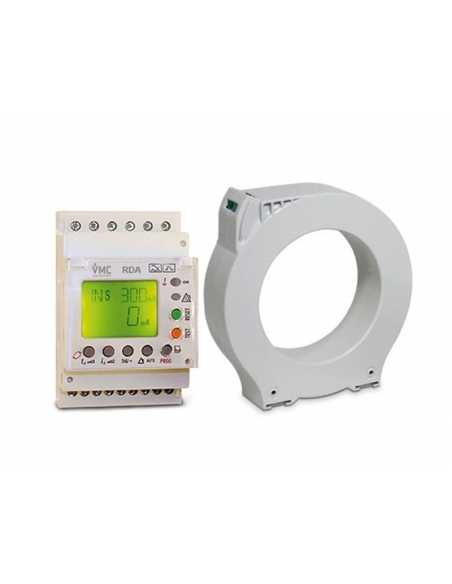

Relè differenziale per protezione industriale,con trasformatore di rilevamento separato. Progettato per garantire la protezione delle persone e degli impianti elettrici da contatti indiretti, sia in sistemi monofase che trifase. Il relè differenziale deve essere associato ad un trasformatore di rilevamento toroidale della serie TDC.

Sensibilità regolabile tra 0,03 e 0,3 A e tempo di ripresa tra 0,03 e 10 secondi. Montaggio su guida DIN e tensione di alimentazione di 230Vac. 2 contatti di uscita NA/NC commutati indipendenti, canale principale e canale di pre-allarme. Il canale principale viene utilizzato per pilotare l'elemento di cottura esterno, il contattore o la bobina di cottura magnetotermica più.

Per la regolazione della sensibilità 0,03A il tempo di ritardo viene annullato (secondo IEC60947-2 Allegato M).

Protezione differenziale in classe A immunizzata, con filtraggio di correnti ad alta frequenza, per la rilevazione di correnti di dispersione alternate e alternate con componente continua, che lo rende particolarmente indicato per impianti elettrici con presenza di correnti distorte dalla presenza di armoniche.

Nota: L'elemento di misura, trasformatore toroidale non è incluso nella fornitura.

Indicazioni:

• Produttore/Fornitore: LS
• Riferimento produttore: RDA03030
• Tipo: Classe A, superimmunizzato, filtraggio di corrente ad alta frequenza
• Sensibilità (IΔn): regolabile tra 0,03 A e 3 A
• Ritardo: regolabile tra 0,03 secondi e 10 secondi
• Contatto di uscita: 2 contatti commutati NA/NC 6A. 250Vac
• Canali di uscita: 2. Canale principale e canale di pre-allarme
• Resistenza elettrica: 100x10³ operazioni, 6A. 85ºC con carico resistivo 250Vac
• Potenza relè: 230Vac (± 20%) 50/60Hz 4VA
• Tipo di riconnessione: manuale tramite pulsante reset o interruzione di corrente
• Ingressi: 1. Privo di potenziale per la cottura esterna / riarmo
• Elemento di taglio associato: contattore o magnetotermico + bobina di cottura
• Indicazione LED:
• Tensione di alimentazione
• Sparare per fuga
• Disconnessione TODC
• Allarme

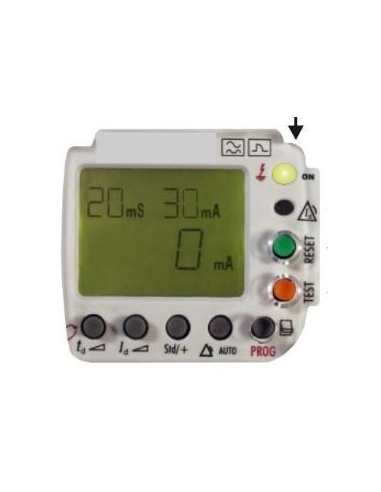

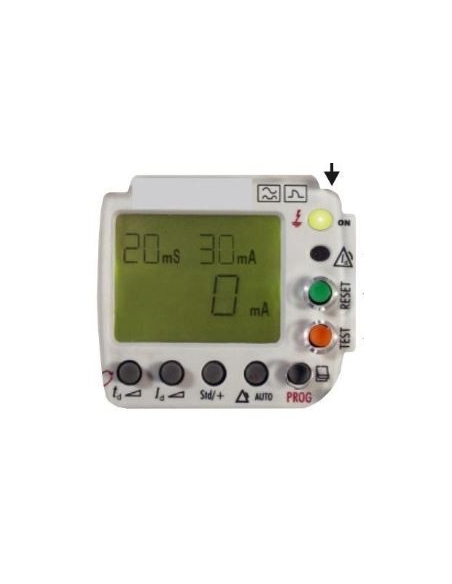

• Visualizzazione per display:
• Corrente di ripresa (display rosso durante le riprese)
• Programmazione dei parametri
• Corrente di dispersione istantanea
• Disconnessione del trasformatore esterno
• Segnalazione remota: pre-allarme
• Temperatura di funzionamento: da -10º a 50ºC
• Fissaggio: su guida DIN
• Dimensioni: 3 moduli, 70mm
• Grado di protezione: IP20 / IP41 transframe
• Norme: IEC 60947-2, IEC 60755, IEC 61008, IEC 62020

Dimensioni:

Assemblea:
