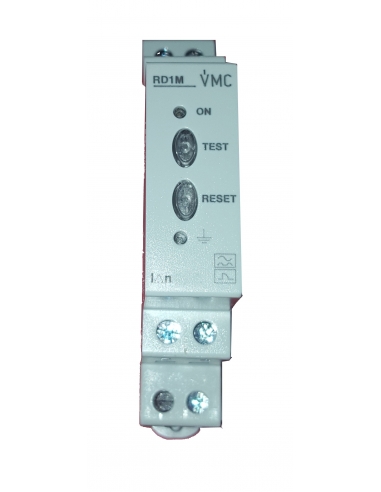

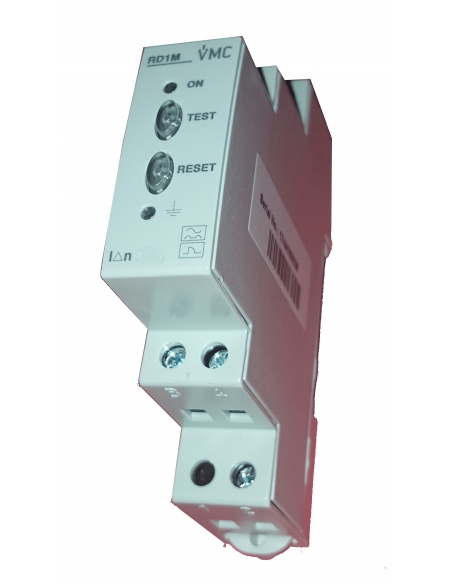

Relè differenziale fisso 30mA classe A - LS

Relè di protezione differenziale che consente una protezione differenziale completa associandolo ad un trasformatore toroidale della serie TD, garantendo la massima sicurezza e continuità del servizio elettrico ed evitando scatti prematuri. Il relè può essere installato su linee monofase o trifase.

La sensibilità è impostata su 30mA (0.03A) e il tempo di trigger è 0.02s: l'assemblaggio viene eseguito su perfl simmetrico DIN 46277. Tensione di alimentazione di 230Vac. Contatto di uscita NA/NC commutato per pilotare un elemento trigger esterno.

Protezione differenziale in classe A per il rilevamento di correnti di dispersione alternate e alternate con componente continua, che lo rende particolarmente consigliato per impianti elettrici con presenza di correnti distorte dalla presenza di armoniche. Il rilevamento del fisso viene eseguito campionando l'intensità differenziale e calcolando il suo vero valore effettivo (TRMS).

Nota: L'elemento di misura, il trasformatore toroidale non è incluso nell'alimentazione.

Indicazioni:

• Produttore: LS
• Riferimento del produttore: RD1M-030
• Tipo: classe A, immunizzato, filtraggio di corrente ad alta frequenza
• Sensibilità (IΔn): 0.03A (30mA)
• Ritardo: 0,02 secondi
• Contatto di uscita: 1 contatto commutato NA/NC 5A. 250Vac
• Potenza massima: 1250VA
• Resistenza elettrica: 100x10³ operazioni, 5A. 85ºC con carico resistivo 250Vac
• Potenza relè: 230Vac (± 20%) 50/60Hz 4VA
• Pulsante Test
• Tipo di riconnessione: manuale tramite pulsante reset o interruzione di corrente
• Temperatura di funzionamento: da -10º a 65ºC
• Fissaggio: su guida DIN
• Dimensioni: 17,5x90x72mm (1 modulo)
• Grado di protezione: IP20 / IP41 transframe
• Norme: IEC 61008-1, IEC 755, IEC 255-5

Indicazioni di stato tramite Led:

• LED di dispersione permanentemente acceso: relè attivato
• LED di alimentazione lampeggiante e perdita accesa: rilevamento del guasto di continuità nel trasformatore.

Dimensioni:

Assemblea:
