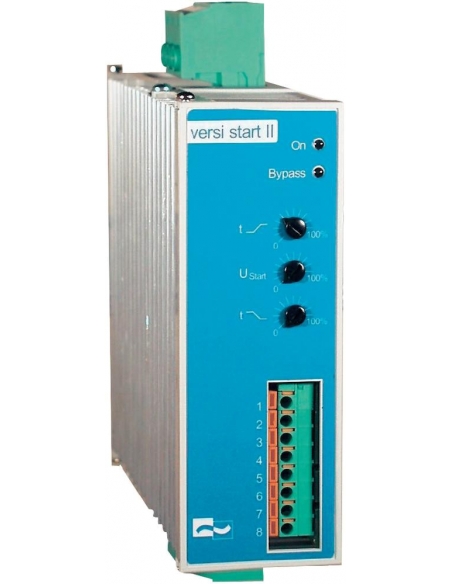

Avviamento progressivo 11kw 25A 400V 2 fasi analogiche

Avviamento progressivo analogico a controllo bifase per avviamento motori 11Kw 15CV 400Vac con carico normale con un numero massimo di 40 avviamenti all'ora. Consente un avviamento del motore elettronico pulito e fluido. Questo tipo di Avviamento progressivo fornisce il controllo di due delle fasi mantenendo l'altra diretta, la coppia del motore corrisponde alle prestazioni della scheda e fornisce una buona accelerazione.

L'utilizzo di Avviamento progressivo, Avviamento progressivo, evita stress meccanici e picchi di consumo nel motore, in modo da riuscire ad aumentare la vita utile del motore e ottimizzare le prestazioni dell'installazione.

I Avviamento progressivo sono progettati per sostituire i classici starter a stella triangolo.

Portata:

• Potenza in carico morbido, connessione diretta: 11Kw (15CV), avvio in tempo inferiore in 5 secondi. I=3xIn.
• Potenze a carico pesante, connessione diretta: 7.5Kw (10CV,) si avviano in meno di 10 secondi. I=4,5xIn.
• Potenza a carico morbido, connessione a stella (6 fili): 15Kw (20CV).
• Potenza a carico pesante, connessione a stella (6 fili): 11Kw (15CV).

Caratteristiche:

• Controllo Avviamento progressivo 2 fasi.
• Controllato da microprocessore.
• Soft start ottimizzato.
• Riduzione della corrente di picco e della corsa di coppia in accelerazione.
• Facile montaggio in guida DIN standard 35mm.
• Relè di bypass integrato.
• Consente la connessione a stella (6 thread).
• Parametrizzazione mediante tre potenziometri.
• Non richiede tensione di controllo aggiuntiva.
• Non è necessario un conduttore neutro della rete (N).
• Sostituto economico per gli antipasti a stella triangolo.
• Design compatto 45mm.
• Grado di protezione IP20.

Funzioni:

• Accelerazione e decelerazione fluide.
• Ingresso di controllo privo di potenziale per accelerazione e decelerazione regolare.
• 3 parametri regolabili separatamente: tempo di accelerazione, tensione di avviamento e tempo di decelerazione.
• Impulso di avvio selezionabile.
• Uscita relè priva di potenziale per indicare lo stato di funzionamento - unità di bypass - e il guasto (opzionale).
• Relè di stato stop/run (dall'inizio dell'accelerazione alla fine della decelerazione (M).

Applicazioni tipiche:

• Motori per porte e cancelli.
• Pompe, ventilatori.
• Nastri trasportatori, linee di assemblaggio.

Indicazioni:

• Produttore: Peter Electronic
• Rif: 2570040025
• Tensione: 400Vac.
• Corrente nominale: 25A.
• Potenza nominale: 11Kw.
• Max. frequenza di commutazione a 3xIny 5s tan: 40/h.
• Max. dissipazione di potenza:
• Durante il funzionamento: 29,5 W.
• Standby: 7,5 W.
• I²t - Semiconduttori di potenza in A²s: 4000.
• Carico minimo del motore: 20%.
• Tipo di rampa di accelerazione: Limite di corrente.
• Tempo di avvio: 0,5..10s.
• Tensione di avviamento: 40..80%.
• Tempo di arresto: 0,25..10s.
• Tempo di riavvio: 300ms.
• Capacità contatti di uscita: 3A/250Vac/30Vdc.
• Tensione nominale di isolamento (Ui):
• Circuito principale: 500V.
• Circuito di controllo e ausiliario: 250V.
• Peso: 1kg.
• Dimensioni: 45x173x158mm.
