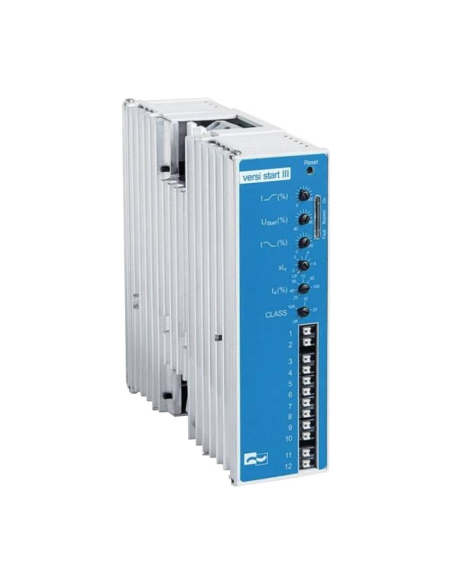

Avviamento progressivo 22kw 45A 400V 3 fasi analogiche

Avviamento progressivo analogico a controllo trifase per l'avviamento di motori 22Kw 30HP 400Vac a carico normale con un numero massimo di 10 avviamenti all'ora. Consente un avviamento del motore elettronico pulito e fluido. Questo tipo di Avviamento progressivo fornisce il controllo di tutte e tre le fasi, fornendo protezione da sovraccarico sul motore.

L'utilizzo di Avviamento progressivo, Avviamento progressivo, evita stress meccanici e picchi di consumo nel motore, in modo da riuscire ad aumentare la vita utile del motore e ottimizzare le prestazioni dell'installazione.

I Avviamento progressivo sono progettati per sostituire i classici starter a stella triangolo.

Portata:

• Potenza a carico morbido, connessione diretta: 22Kw (30CV), avvio in tempo inferiore in 5 secondi. I=3xIn.
• Potenze a carico pesante, connessione diretta: 18,5Kw (25CV,) si avviano in meno di 10 secondi. I=4,5xIn.
• Potenza a carico morbido, connessione a stella (6 fili): 25Kw (35CV).
• Potenza a carico pesante, connessione a stella (6 fili): 22Kw (30CV).

Caratteristiche:

• Controllo Avviamento progressivo 3 fasi.
• Controllato da microprocessore.
• Soft start ottimizzato.
• Riduzione della corrente di picco e della corsa di coppia in accelerazione.
• Facile montaggio in guida DIN standard 35mm.
• Relè di bypass integrato.
• Protezione del motore.
• Consente la connessione a stella (6 thread).
• Parametrizzazione mediante tre potenziometri.
• Non richiede tensione di controllo aggiuntiva.
• Non richiede conduttore neutro della rete (N).
• Sostituto economico per gli antipasti a stella triangolo.
• Terminali a molla.
• Controllo della sovratemperatura nel radiatore.
• Grado di protezione IP20.

Funzioni:

• Accelerazione e decelerazione fluide.
• Ingresso di controllo privo di potenziale per accelerazione e decelerazione regolare.
• 6 parametri regolabili separatamente:
• Tempo di accelerazione.
• Tensione di avviamento.
• Tempo di decelerazione.
• Limitazione attuale.
• Corrente nominale dell'apparecchiatura.
• Curva di ripresa.
• Impulso di avvio selezionabile.
• Uscita relè priva di potenziale per indicare lo stato di funzionamento.
• Uscita transistor - Unità di bypass.

Applicazioni tipiche:

• Motori per porte e cancelli.
• Pompe, ventilatori.
• Nastri trasportatori, linee di assemblaggio.

Indicazioni:

• Produttore: Peter Electronic
• Codice prodotto: 2S50040045
• Tensione: 400Vac.
• Corrente nominale: 45A.
• Potenza nominale: 22Kw.
• Max. frequenza di commutazione a 3xIny 5s tan: 10/h.
• Max. dissipazione di potenza:
• Durante il funzionamento: 20W.
• Standby: 5W.
• I²t - Semiconduttori di potenza in A²s: 16200.
• Carico minimo del motore: 20%.
• Tempo di avvio: 0,5..10s.
• Tensione di avviamento: 40..80%.
• Tempo di arresto: 0,25..10s.
• Tempo di riavvio: 200ms.
• Capacità contatti di uscita: 2A/250Vac/30Vdc.
• Carico massimo di contatto del transistor: 30mA / 30Vdc.
• Tensione di controllo (Uc): 24Vdc.. 230Vac.
• Tensione nominale di isolamento (Ui):
• Circuito principale: 500V.
• Circuito di controllo e ausiliario: 250V.
• Motore PTC.
• Corrente di avviamento controllata da un trasformatore esterno (incluso nell'alimentazione).
• Peso: 1,1kg.
• Dimensioni: 52,5x147x158mm.

Diagramma connesso di base

Diagramma collegato a stelle (6 fili)
