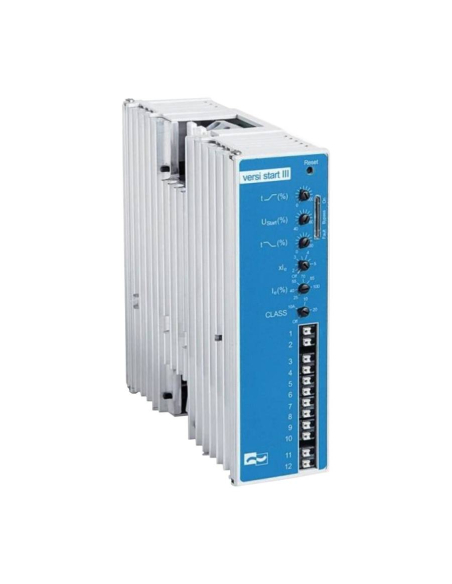

Avviamento progressivo 7.5kw 16A 400V 3 fasi analogiche

Avviamento progressivo di controllo analogico trifase per l'avviamento di motori 7.5Kw 10HP 400Vac con carico normale con un numero massimo di 30 avviamenti all'ora. Consente un avviamento del motore elettronico pulito e fluido. Questo tipo di Avviamento progressivo fornisce il controllo di tutte e tre le fasi, fornendo protezione da sovraccarico sul motore.

L'utilizzo di Avviamento progressivo, Avviamento progressivo, evita stress meccanici e picchi di consumo nel motore, in modo da riuscire ad aumentare la vita utile del motore e ottimizzare le prestazioni dell'installazione.

I Avviamento progressivo sono progettati per sostituire i classici starter a stella triangolo.

Portata:

• Potenza a carico morbido, connessione diretta: 7,5 Kw (10CV), avvio in meno tempo in 5 secondi. I=3xIn.
• Potenze a carico pesante, connessione diretta: 5.5Kw (7.5CV,) si avviano in meno di 10 secondi. I=4,5xIn.
• Potenza a carico morbido, connessione a stella (6 fili): 10Kw (12.5CV).
• Potenza a carico pesante, connessione a stella (6 fili): 7.5Kw (10CV).

Caratteristiche:

• Controllo Avviamento progressivo 3 fasi.
• Controllato da microprocessore.
• Soft start ottimizzato.
• Riduzione della corrente di picco e della corsa di coppia in accelerazione.
• Facile montaggio in guida DIN standard 35mm.
• Relè di bypass integrato.
• Protezione del motore.
• Consente la connessione a stella (6 thread).
• Parametrizzazione mediante tre potenziometri.
• Non richiede tensione di controllo aggiuntiva.
• Non richiede conduttore neutro della rete (N).
• Sostituto economico per gli antipasti a stella triangolo.
• Terminali a molla.
• Controllo della sovratemperatura nel radiatore.
• Grado di protezione IP20.

Funzioni:

• Accelerazione e decelerazione fluide.
• Ingresso di controllo privo di potenziale per accelerazione e decelerazione regolare.
• 6 parametri regolabili separatamente:
• Tempo di accelerazione.
• Tensione di avviamento.
• Tempo di decelerazione.
• Limitazione attuale.
• Corrente nominale dell'apparecchiatura.
• Curva di ripresa.
• Impulso di avvio selezionabile.
• Uscita relè priva di potenziale per indicare lo stato di funzionamento.
• Uscita transistor - Unità di bypass.

Applicazioni tipiche:

• Motori per porte e cancelli.
• Pompe, ventilatori.
• Nastri trasportatori, linee di assemblaggio.

Indicazioni:

• Produttore: Peter Electronic
• Riferimento: 2S50040016
• Tensione: 400Vac.
• Corrente nominale: 16A.
• Potenza nominale: 7.5Kw.
• Max. frequenza di commutazione a 3xIny 5s tan: 30/h.
• Max. dissipazione di potenza:
• Durante il funzionamento: 20W.
• Standby: 5W.
• I²t - Semiconduttori di potenza in A²s: 720.
• Carico minimo del motore: 20%.
• Tempo di avvio: 0,5..10s.
• Tensione di avviamento: 40..80%.
• Tempo di arresto: 0,25..10s.
• Tempo di riavvio: 200ms.
• Capacità contatti di uscita: 2A/250Vac/30Vdc.
• Carico massimo di contatto del transistor: 30mA / 30Vdc.
• Tensione di controllo (Uc): 24Vdc.. 230Vac.
• Tensione nominale di isolamento (Ui):
• Circuito principale: 500V.
• Circuito di controllo e ausiliario: 250V.
• Motore PTC.
• Corrente di avviamento controllata da un trasformatore esterno (incluso nell'alimentazione).
• Peso: 1,1kg.
• Dimensioni: 45x147x158mm.

Diagramma connesso di base

Diagramma collegato a stelle (6 fili)
